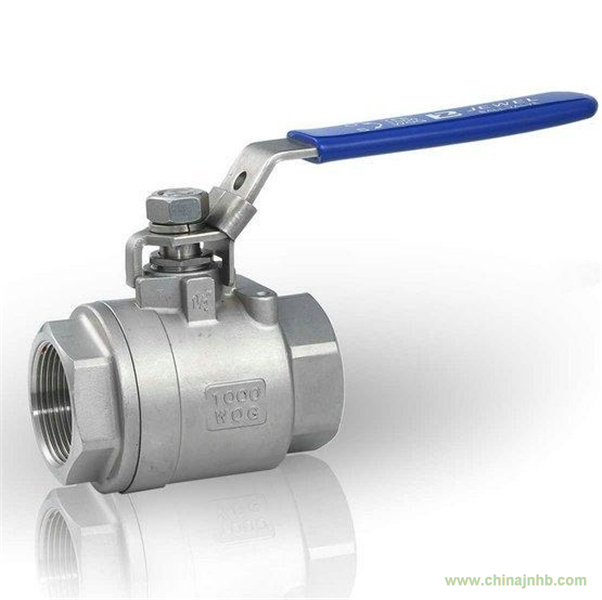

Q11F二片式內螺紋球閥及對焊球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特征:
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型：G。NPT。BSPT。BSP。DI259/2999
主要零件的材料：
|
序號NO.
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
3
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
4
|
密封墊
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
5
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
6
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS304
|
|
7
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
9
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
13
|
手柄套
|
塑料
|
塑料
|
主要尺寸：
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1 1
/ 4 "
|
1 1
/ 2 "
|
2"
|
2 1
/ 2 "
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
55
|
55
|
65
|
75
|
88
|
102
|
110
|
125
|
162
|
189
|
260
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
180
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
重量WT(g)
|
225
|
225
|
390
|
502
|
850
|
1502
|
2020
|
3625
|
4700
|
7700
|
14850
|
