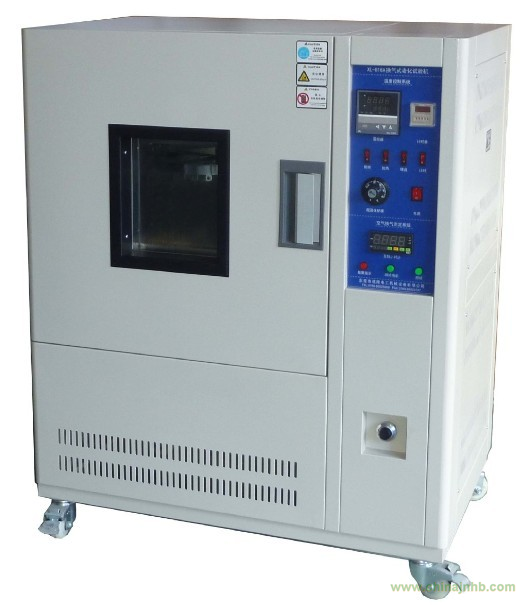

一、概述：電線電纜換氣式老化箱用于試驗電線電纜絕緣體或被覆之橡膠試片，以比較試片老化前與老化后之抗拉強度及伸長率。本機以熱風循環方式，促使試片老化，內箱密閉性強，具有抽換內箱空氣裝置，設有超溫自動斷保護裝置。

二、箱體結構：

1、內箱尺寸：450×500×450 (W×H×D mm)

2、外箱尺寸：以實物為標準

3、控制器位于機臺右側，單門由右至左開啟；

4、內材質為：304#不銹鋼板：厚1.2mm；

5、外材質為：冷鋼板，厚1.2mm粉體烤漆處理；

6、有強化玻璃視窗，可看箱內產品,箱內裝有燈,需要燈時可打開燈觀看；

7、調速馬達一套，產品試驗帶齒盤2個,產品測試為掛著；

8、保溫材質為進口巖棉，保溫效果好；

9、密封材質為耐高溫硅膠；

10、機臺安裝活動腳輪及固定腳，可任意推動，固定位置；

三、電線電纜換氣式老化箱技術參數：

  型號：HE-HQ-100L

1、控制精度±1℃；

2、均勻度±2.5℃；

3、溫度范圍 :RT～250℃；

4、升溫時間 :常溫～100℃約12分鐘;

5、加熱器：耐高溫加熱器；

6、溫度控制為PID數顯儀表，單點式控制溫度，可自動演算，PV/SV同時顯示，按鍵設定，可設定常溫到最高溫度之間的任意溫度值（臺灣臺松儀表）；

7、Ａ電流表、Ｖ電壓表，溫度保護裝置，時間設定器；

8、定時器設定，1秒－999時（可選擇設定小時、分鐘、秒）時間至切斷加熱電流（臺灣 YANGMING）

9、感溫線為（K）型；

10、輸出為3-32V；

11、電流控制器為PID+SSR控制，控制精確度高；

13、換氣量：50～200次/小時；(換氣量計算按照換氣量計算公式得出)

14、氣量調整：手動微調式風量調整器（溫度固定時之消耗電力以瓦特小時及數字計時來計算爐體之換氣量）

四、電線電纜換氣式老化箱氣量計算：

換氣率測定：配合瓦特小時算換氣率

換氣量公式換算:N=3590×(X-Y)×2/ V×△t

N：換氣量;

V：箱體的容積；

X：打開氣閥時所消耗的功率；

Y：關閉氣閥時所消耗的功率；

△t：工作溫度和環境溫度的差值；

常數:3590

五、電源裝置  電壓 220V　功率 4KW

六、送風系統：

1、強制水平送風循環；

2、馬達為長軸心耐溫專用型，馬率1/2HP / 50Hz；

3、風扇為渦輪型；

4、內裝有可調風板。

七、安全保護系統

1、高溫保護系統：溫度失控時，超過超溫保護設定溫度時,自動停止加熱供電，從而保護你的產品及機器的安全；

2、電路保護系統：漏電保護、接地保護、快速保險等。
