交流直流電量檢測傳感器變送器傳送器真有效值電流感應器4-20是在電流傳感器諸如電流互感器、霍爾電流傳感器、羅氏線圈等電流傳感器后端加上調理電路，將交流信號變為直流信號，直流信號的幅值與交流信號的有效值成正比。調理電路的基本原理從有效值的定義出發，將信號在一個或多個周期內進行方均根運算。現有專門由于真有效值轉換的芯片。 定義：交流電流的有效值（RMS）等于在同一電阻性負載回路中，與其產生等熱量的直流電流的大小。
交流直流電量檢測傳感器變送器傳送器真有效值電流感應器4-20 純正弦波。 要測量真有效值，可以采用JLKA系列的真有效值電流變送器，它可以檢測電流中的真有效值，對失真的電流波形進行精確檢測，避免普通平均值式電流變送器的失真。說明一點，普通電流變送器是“用平均值的轉換方法，用有效值標定的電流變送器”。在波形是正弦波的時候，檢測是準確的，但波形失真時，就會產生誤差。利用真有效值電流變送器JLKA8，是目前廣泛采用的產品
（1）直有效值與有效值之間的處別：有效值是：交流電壓一周內的電壓、電流轉換成直流電壓、電流等效計算出來，這樣在電壓表、電流表刻上表記，所以把交流電壓、電流叫有效值。 （2）現在可控硅整流、變頻器的應用，它是通過移相來調電壓，它出來的電壓已經不是正弦波，如果用原來電表的刻度讀出來已不精確了。現在又有一種新電壓表、電流表來精確核算有效值。這就是真有效值測量。
1.使用交流電時，電阻產生的熱量與一個周波內的平均電流。的平方成正比。
2.產生的熱量和電流平方的平均值成正比，也就是說電流值和這個平方的平均值開方后的值也就是有效值成正比
3.對于純正弦波，有效值是峰值的0.707倍（或者說峰值是有效值的1.414倍）。例如，有效值為1安培的純正弦波電流，其峰值電流為1.414安培。
4.平均值就是峰。值的0.636倍，或是有效值的0.9倍。
這個數值也被稱為有效值。這種方法被廣泛用于所有的模擬測量儀（此時平均值是靠線圈運動的慣性和阻尼作用來實現的）和所有舊式、儀表和大多數電流表數字萬用表上。這種技術被稱為“平均測量，按有效值標定”的測量方法。這種測量方法只適用于純正弦波，而在現實的電氣裝置中，往往不存在
|
JLDA3I 2A/4-20ma +24V
|
|

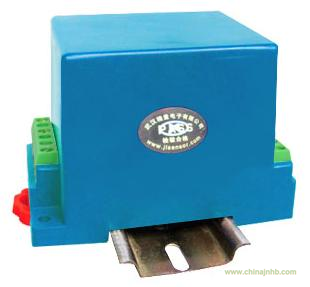

真有效值電流傳感器
|
工作環境
|
環境溫度
|
-25℃～+80℃
|
貯存溫度
|
-40℃～+115℃
|
|
相對濕度
|
≤90%
|
氣壓條件
|
正常大氣壓
|
電氣參數
|
額定電壓范圍
|
2A
|
誤差非線性
|
0.1%
|
|
輸出電流
|
@Ip=Ipn DC4-20ma
|
測量電流范圍
|
4A
|
|
過載倍數
|
3倍
|
工作頻率
|
0-50khz
|
|
工作電源
|
20-30 ±5%V
|
功耗
|
≦36+Io
|
|
絕緣阻抗
|
|
絕緣耐壓
|
4kV@AC50hz1Min)
|
|
失調電流電流溫漂
|
@-40-85℃≦±0.5ua/℃
|
輸出電流溫漂
|
@-40-85℃≦±0.5ua/℃
|
|
零點電流
|
@Ip=o4±0.2%ma
|
線性度
|
@Ipo=0±Ipn≦0.5%FS
|
|
響應時間
|
≦200ms
|
帶寬
|
0-3Db DC-6khz
|

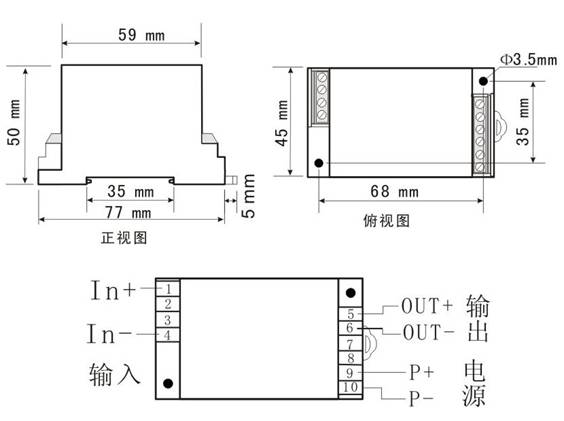

機械參數
|
一次端子
|
高低端子
|
外形尺寸
|
77*65*40
|
|
二次端子
|
高低端子
|
端子長度
|
|
|
外殼
|
PBT阻燃材料
|
灌封
|
Epoxy環氧樹脂膠
|
|
重量
|
180g
|
公差
|
±0.3mm
|
|
失調電流
|
@Ipo ≦±0.1ma
|
磁失調電流
|
@Ipo=±Ipn-0 ≦±0.1ma
|
