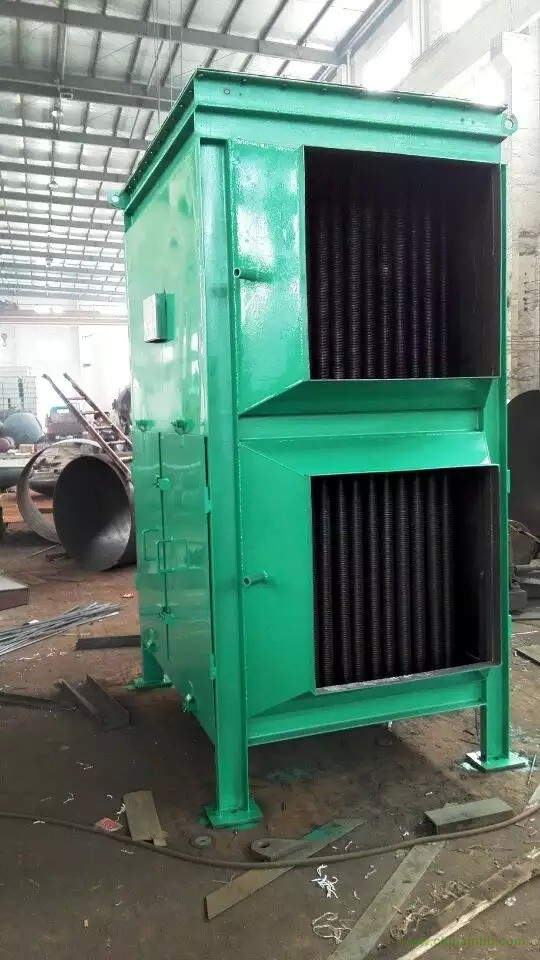

熱管空氣預熱器是燃油、煤、氣鍋爐專用設備，安裝在鍋爐煙口或煙道中，將煙氣余熱回收后加熱空氣，熱風可用作鍋爐助燃和干燥物料。其構造如圖所示：四周管箱，中間隔板將兩側通道隔開，熱管為全翅片管，單根熱管可更換。工作時，高溫煙氣從左側通道向上流動沖刷熱管，此時熱管吸熱，煙氣放熱溫度下降。熱管將吸收的熱量導致右端，冷空氣從右側通道向下逆向沖刷熱管，此時熱管放熱，空氣吸熱溫度升高。余熱回收器出口煙氣溫度不低于露點。
熱管空氣預熱器的性能特點
1、安裝方便：余熱回收裝置的安裝不需要對原鍋爐或工業窯爐進行改動。
2、安全可靠：超導熱管等溫性能好，導熱時產生自振不產生圬垢和通風阻力，
始終保持良好的傳熱效率，不影響鍋爐或窯爐的工作。
3、使用壽命長：超導熱管余熱回收裝置使用壽命10年以上，單根熱管可拆卸更換，維護簡單成本低。
4、節能效益好：大型工業窯爐效率可提高10％以上，中小型燃油、燃氣、燃煤鍋爐效率可提高節能達3％-18％。
5、投資回收期短：一般3至8個月就可收回全部投資。

技術特性表

基礎結構圖見圖

 規格參數表

一、熱管簡介
    熱管是一種高效導熱元件，它利用管內工質的相變，實現能量由高溫向低溫的有效轉移，它具有良好的等溫性和可控溫性，是熱的超導體。
近年來，熱管空氣預熱器在電站鍋爐上應用已取得很大進展，先后在全國各地各種型號電站鍋爐上成功應用。
    公司生產的熱管式空氣預熱器與各種型號的鍋爐配套，尤其在 10t/h——35t/h鍋爐上取得滿意的效果。

二、設備結構特點
    熱管空氣預熱器由箱體、熱管管束、中隔板組成。箱體分為兩側：一側流體為煙氣，一側流體為空氣。
    特點：
1、煙氣和空氣由中隔板隔開，熱管腰環與中隔板密封良好，兩側流體不串流。
2、煙氣和空氣通過管件外表面換熱，換熱面積易于擴展。
3、可調節管件表面翅片和翅片距，控制管壁溫度避免煙氣側堵灰和酸腐蝕。
4、少數管件的漏穿不會造成煙氣和空氣的串流。

三、設備安裝與使用

     熱管式空氣預熱器安裝時應保持煙氣水平進入設備煙氣進口，冷空氣進口的方向應與煙氣方向逆向。

四、設備訂貨須知

   1、訂貨時應提供煙氣溫度，空氣溫度、流量等技術參數及現場安裝、布置尺寸要求。
   2、若有特別要求，公司亦可根據各種鍋爐型號及煤種要求另行設計制造。
   3、公司也可承接配套系統的安裝、調試。
   4、公司代辦托運。
