PS-1手動路面構造深度測定儀

一、手動路面構造深度測定儀概述：

用于測定瀝青路面及水泥混凝土路面表面構造深度，用以評定路面表面宏觀粗糙度、排水性能及抗滑性能。滿足JTG E60-2008《公路路基路面現場測試規程》中T0961-95的要求。

二、手動路面構造深度測定儀技術參數：

1、料筒容積：25ml

2、推平板直徑：50mm

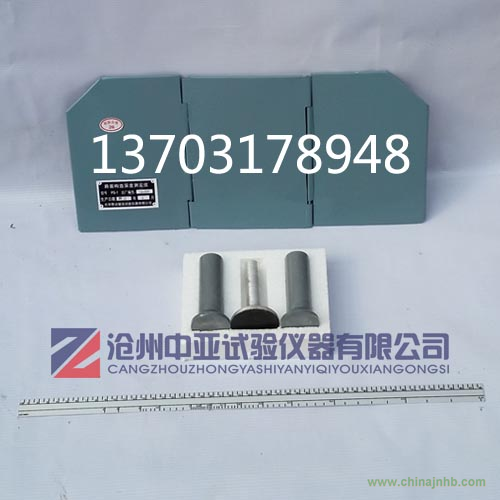

三、手動路面構造深度測定儀儀器配置：

1、量筒，體積為25±0.15毫米

2、攤鋪板。下面貼一塊2-4毫米橡膠板

3、擋風板

4、構造深度尺

其他包括：儲沙袋、儲砂瓶、3油漆刷及粒徑0.15-0.3毫米的干砂

四、手動路面構造深度測定儀原理：

原理是將已知體積，規定了粒徑的干砂，在路面表面上攤成一定面積的圓，根據砂的體積與所覆蓋表面的平均面積的比，稱為路面構造深度，單位為毫米，可反映路面表面的宏觀粗糙度

五、手動路面構造深度測定儀測得方法：

1、將路面松散顆粒及浮土擦凈

2、用儲砂瓶將量筒注滿干砂，再用攤鋪版邊緣輕輕敲打量筒三下，加滿干砂，刮去高出之干砂

3、將干砂倒在路面上，用攤鋪板細心地將砂子在路面上作圓周動作攤鋪開，盡可能攤鋪成圓形。

4、用構造深度尺分別通過砂面圓心，并互相垂直量取兩個構造深度值，取平均值代表該路面這一點的構造深度。

5、在同一路段上作5點測定，每點相距3-5米，測點盡可能選在車轍帶上，距路面邊緣不小于1米，取5點的平均值作為該路段的構造深度。

 構造深度計算方法：

 Hs=V/（1/4πD）2

 式中Hs－－-路面構造深度，毫米

 V－－砂體積 毫米

 D－－砂面直徑 厘米

 構造深度尺中Hs值為直接讀數（構造深度）值，cm值為對應的厘米值
