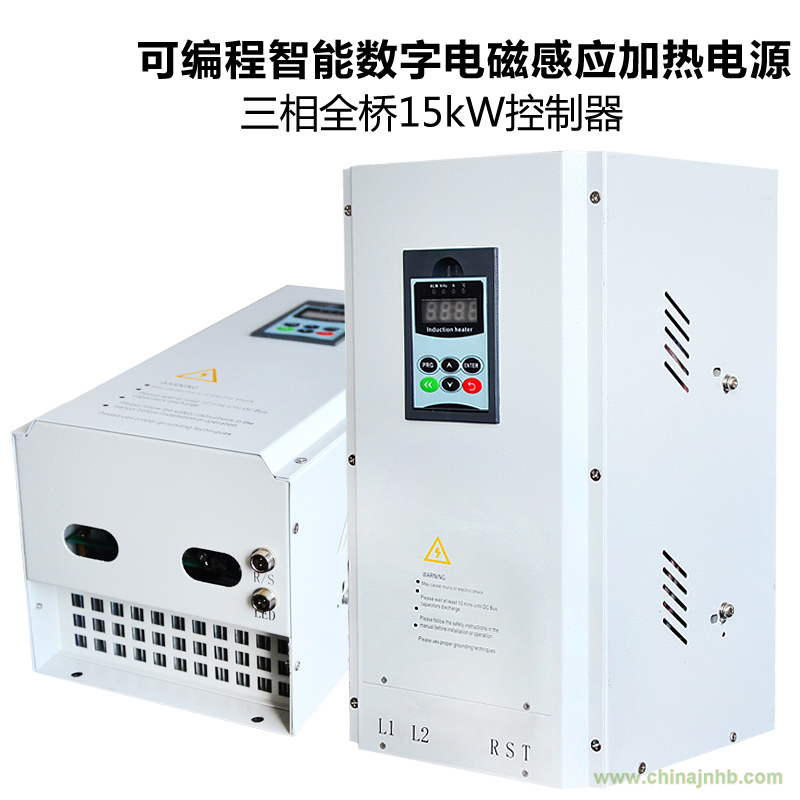

三相全橋15KW電磁加熱器是本公司專門針對中小功率塑料機械設備、賓館采暖、

石油天然氣輸送等管道加熱應用而設計的產品。具有更強的行業針對性及更佳的節能效果熱效率達

93%以上。節能達30-60%以上。產品采用本公司第三代數字處理平臺技術，開放式應用結構，超寬電

感量適應線圈范圍，通過數字可編程控制系統可以實現不同客戶、不同場合的專用功能，給客戶帶

來極大的方便，是電磁加熱改造工程的首選產品。


產品主要特點：


●強大的控制平臺

●30-100米長的線圈自適應，超大電感量范圍

●基于32位的數字控制系統

●領先的PWM移相算法

●開放式硬件架構

●豐富的外圍接口

●完美的可靠性設計

●人機工程設計

●多達30多種保護功能

●世界名牌英飛凌IGBT變頻技術

產品的基本性能參數


產品的部件名稱和接線圖

編號	接線和用途
1	電源火線
2	電源火線
3	電源火線
4	數字可編程顯示器
5	接線圈
6	接線圈
7	軟啟動接口（接到溫控器輸出端5-6或8-10）
8	外接24V工作指示燈，工作時常亮，不工作時，閃亮
9	電源線入口
10	線圈入口
11	散熱入風口
12	同上面1，電源火線
13	同上面2，電源火線
14	同上面3，電源火線
15	需要零線時就接零線，不需要零時就接地或空（根據用戶不同需求）
16	同上面5，接線圈
17	同上面6，接線圈

產品的快速安裝方法


電源和線圈就緒：把軟啟動端子短接后就啟動工作，工作后操作顯示器默認顯示輸入工作電流，建議用鉗表測輸入電流檢查一下輸入電流是否在額定電流范圍。按一次[快捷]鍵一次，進入顯示工作頻率，正常時顯示10-20kHz，高于22kHz，說明線圈繞少了，需要增加線圈，低于15kHz，說明線圈多繞了，需減少線圈。再按一次[快捷]鍵，此時顯示相位差，正常時顯示00-03，高于03時說明線圈少了，或者保溫層可能比較厚，或者線圈間隔可能比較大，需調整。當加熱到負載正常生產時的溫度時，三個參數需符合標準，機器方能理想工作：一、輸入工作電流：（85-100%額定范圍內都算正常）；二、工作頻率：10-20kHz，最好在15kHz左右；三、相位差：00-03之間。

產品的保護功能


如果電磁加熱器發生異常，保護功能動作，報警停止后，顯示屏幕自動切換到顯示下列錯誤（異常）。萬一沒有下列顯示，或其他為難的問題，請與經銷店或本公司營業所聯系。

保護功能動作后，請處理引起的原因后，電磁加熱器斷電再重新上電，然后開始運轉。


出錯（報警）定義：
