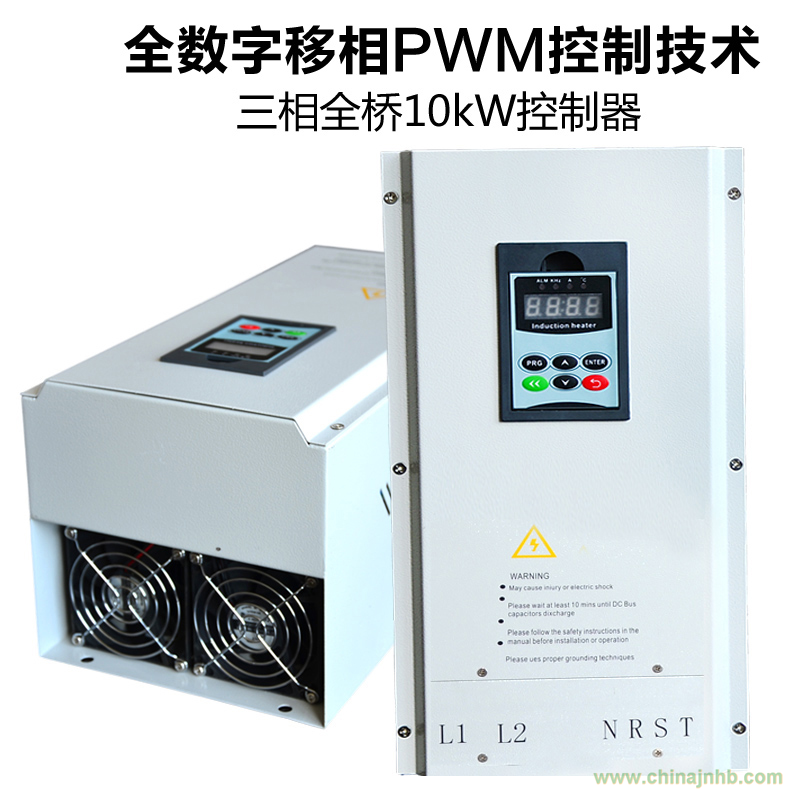

三相全橋10KW電磁加熱器是本公司專門針對中小功率塑料機械設備、賓館采暖、
石油天然氣輸送等管道加熱應用而設計的產品。具有更強的行業針對性及更佳的節能效果熱效率達
93%以上。節能達30-80%以上。產品采用本公司第三代數字處理平臺技術，開放式應用結構，超寬電
感量適應線圈范圍，通過數字可編程控制系統可以實現不同客戶、不同場合的專用功能，給客戶帶
來極大的方便，是電磁加熱改造工程的首選產品。
產品主要特點：
●強大的控制平臺
●30-100米長的線圈自適應，超大電感量范圍
●基于32位的數字控制系統
●領先的PWM移相算法
●開放式硬件架構
●豐富的外圍接口
●完美的可靠性設計
●人機工程設計
●多達30多種保護功能
●世界名牌英飛凌IGBT變頻技術
產品的基本性能參數
| 名稱 |
參數性能 |
| 額定功率 |
10KW |
| 額定輸入電流 |
14A-15A |
| 額定電壓頻率 |
AC 380V/50Hz |
| 電壓適應范圍 |
AC 380V±10% |
| 適應環境溫度 |
-20℃~50℃ |
| 適應環境濕度 |
≤95% |
| 功率調節范圍 |
20%-100%無級調節 |
| 熱轉換效率 |
≥95% |
| 有效功率 |
≥85% |
| 工作頻率 |
5-40KHz |
| 主電路結構 |
全橋式串聯諧振 |
| 控制系統 |
本公司第三代數字處理平臺技術，嵌入式32位處理系統，全數字移相PWM調制 |
| 應用模式 |
開放式應用平臺 |
| 顯示器 |
可編程數字顯示器 |
| 啟動時間 |
〈2S |
| 瞬間過流保護時間 |
≤2uS |
| 功率過載保護 |
130%瞬間保護 |
| 軟啟動方式 |
具有完全電氣隔離軟啟動加熱/停止模式 |
| 支持PID調節功率 |
識別0-5V輸入電壓 |
| 支持0-150℃負載溫度檢測 |
精度達±1℃ |
| 線圈參數 |
電感量250-400μH，橫截面大于6mm2，約50-65米為佳(未含引線) |
| 最大功率時最佳工作頻率 |
10kHz-18kHz |
| 加熱距離 |
15-20mm |
| 使用壽命 |
>50000H |
| 說明：本產品不可使用在危及人身安全或其它有特殊安全要求場合！！！ |
產品的部件名稱和接線圖
| 編號 |
接線和用途 |
| 1 |
電源火線 |
| 2 |
電源火線 |
| 3 |
電源火線 |
| 4 |
數字可編程顯示器 |
| 5 |
接線圈 |
| 6 |
接線圈 |
| 7 |
軟啟動接口（接到溫控器輸出端5-6或8-10） |
| 8 |
外接24V工作指示燈，工作時常亮，不工作時，閃亮 |
| 9 |
電源線入口 |
| 10 |
線圈入口 |
| 11 |
散熱入風口 |
| 12 |
同上面1，電源火線 |
| 13 |
同上面2，電源火線 |
| 14 |
同上面3，電源火線 |
| 15 |
需要零線時就接零線，不需要零時就接地或空（根據用戶不同需求） |
| 16 |
同上面5，接線圈 |
| 17 |
同上面6，接線圈 |
| |
|
