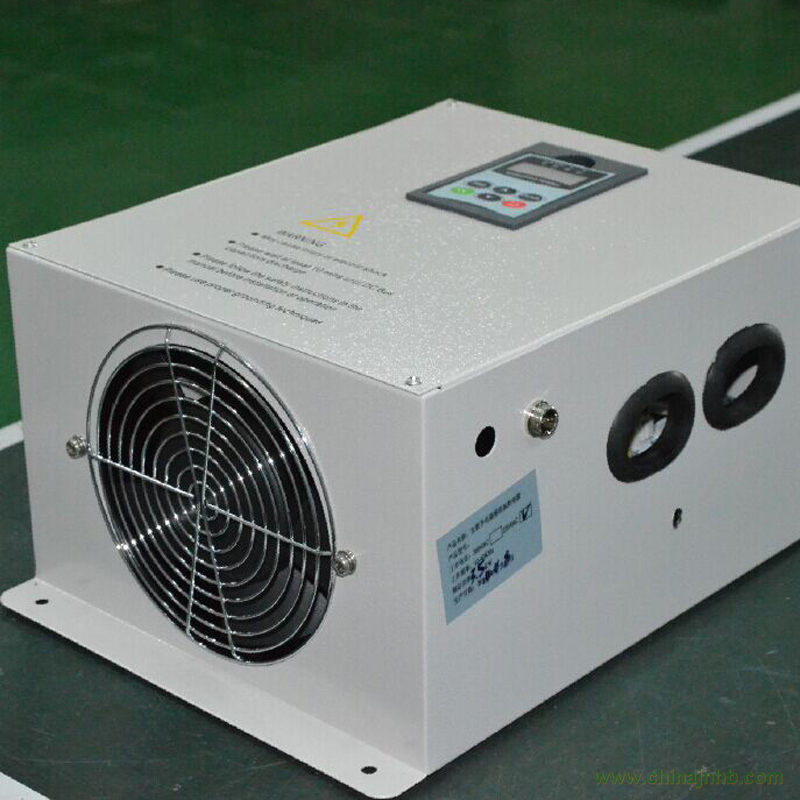

產品的基本性能參數
| 名稱 |
參數性能 |
| 額定功率 |
5KW/220V |
| 額定電壓頻率 |
AC 220V/50Hz |
| 電壓適應范圍 |
100V~260V，210-260V時恒定功率輸出 |
| 適應環境溫度 |
-20℃~50℃ |
| 適應環境濕度 |
≤95% |
| 功率調節范圍 |
20%-100%無級調節 |
| 熱轉換效率 |
≥95% |
| 有效功率 |
≥85% |
| 工作頻率 |
5-40KHz |
| 主電路結構 |
半橋式串聯諧振 |
| 控制系統 |
基于AVR微控制器的數字鎖相自動跟蹤控制 |
| 應用模式 |
開放式應用平臺 |
| 顯示器 |
可編程數字顯示器 |
| 啟動時間 |
〈1S |
| 瞬間過流保護時間 |
≤2uS |
| 功率過載保護 |
130%瞬間保護 |
| 軟啟動方式 |
具有完全電氣隔離軟啟動加熱/停止模式 |
| 支持PID調節功率 |
識別0-5V輸入電壓 |
| 支持0-150℃負載溫度檢測 |
精度達±1℃ |
| 實物尺寸 |
長220*寬220*高110 (未含風扇) |
| 適配線圈參數 |
|
| 3.5KW/220V |
6mm2，長度15-17m，電感量80-100uH |
| 線圈與負載距離（保溫棉厚度） |
當圓形時為25mm，當平面時為20mm，當橢圓時為10-15mm，當超橢圓時為10mm以內。 |
說明：本產品不可使用在危及人身安全或其它有特殊安全要求場合！！！
|
產品的快速安裝方法
電源和線圈就緒：把軟啟動端子短接后就啟動工作，工作后操作顯示器默認顯示輸入工作電流，建議用鉗表測輸入電流檢查一下輸入電流是否在額定電流范圍。按一次[快捷]鍵一次，進入顯示工作頻率，正常時顯示10-20kHz，高于22kHz，說明線圈繞少了，需要增加線圈，低于15kHz，說明線圈多繞了，需減少線圈。再按一次[快捷]鍵，此時顯示相位差，正常時顯示00-04，高于04時說明線圈少了，或者保溫層可能比較厚，或者線圈間隔可能比較大，需調整。當加熱到負載正常生產時的溫度時，三個參數需符合標準，機器方能理想工作：一、輸入工作電流：（85-100%額定范圍內都算正常）；二、工作頻率：10-20kHz，最好在15kHz左右；三、相位差：00-03之間。
產品的保護功能
如果電磁加熱器發生異常，保護功能動作，報警停止后，顯示屏幕自動切換到顯示下列錯誤（異常）。萬一沒有下列顯示，或其他為難的問題，
請與經銷店或本公司營業所聯系。
保護功能動作后，請處理引起的原因后，電磁加熱器斷電再重新上電，然后開始運轉。
出錯（報警）定義：
| 運行警告（仍可繼續工作，但必須調整） |
| 代碼 |
描述 |
原因及排查 |
| A-01 |
線圈離負載距離較遠 |
保溫棉過厚、線圈每圈與每圈之間距離過大、線圈偏短 |
| A-02 |
限流運行 |
線圈離負載距離過遠、負載位置不正確， |
| A-03 |
頻率偏高 |
線圈偏短 |
| 出錯定義 |
| 代碼 |
描述 |
原因及排查 |
| E-01 |
沒電流 |
沒接線圈、線圈斷開、或者線圈電感量過大，可調節F-11減小試試 |
| E-02 |
瞬間過流 |
線圈短路、瞬間電流過大 |
| E-03 |
IGBT溫度傳感器開路 |
IGBT傳感器斷開或沒插好 |
| E-04 |
IGBT過溫保護 |
散熱器溫度過高、風扇不轉或堵塞、 |
| E-05 |
檢測負載溫度傳感器故障 |
制定功能才有 |
| E-06 |
檢測負載溫度傳感器故障 |
制定功能才有 |
| E-07 |
線圈電流過大 |
輸入或輸出電流過大保護 |
| E-08 |
工作頻率過高 |
線圈電感量過小 |
| EnD |
定時工作日期結束 |
需在F-14功能輸入密碼方可解除
|
