除霧器功能簡介

1）除霧器用來分離煙氣所攜帶的液滴。在吸收塔內，由上下二級除霧器（水平式或菱形或人字形）及沖洗水系統（包括管道、閥門和噴嘴等）組成。經過凈化處理后的煙氣，在流經兩級除霧器后，其所攜帶的漿液微滴被除去。從煙氣中分離出來的小液滴慢慢凝聚成較大的液滴，然后沿除霧器葉片往下滑落至漿液池。在一級除霧器的上、下部及二級除霧器的下部，各有一組帶噴嘴的集箱。集箱內的除霧器 清洗水經噴嘴依次沖洗除霧器中沉積的固體顆粒。 經洗滌和凈化后的煙氣流出吸收塔，最終通過煙氣換熱器和凈煙道排入煙囪。

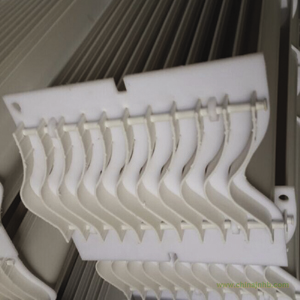

2)除霧器本體 除霧器本體由除霧器葉片、 卡具、 夾具、 支架等按一定的結構形成組裝而成。 其作用是捕集煙氣體中的液滴及少量的粉塵，減少煙氣帶水，防止風機振動。除霧器葉片是組成除霧器的最基本、最重要的元件，其性能的優劣對整個除霧系統 的運行有著至關重要的影響。除霧器葉片通常由高分子材料(如聚丙稀、FRP等) 或不銹鋼(如317L)2大類材料制作而成。除霧器葉片種類繁多。按幾何形狀可分 為折線型和流線型，按結構特征可分為2通道葉片和3通道葉片。
除霧器布置形式通常有：水平型、人字型、V字型、組合型等。大型脫硫吸收塔中多采用人字型布置，V字型布置或組合型布置(如菱形、X型)。

除霧器從工作原理上可分為折流板和旋流板兩種形式。 在濕法中折流板除霧器應用的較多。折流板除霧器中兩板之間的距離為30～50mm，煙氣中的液滴在折流板中曲折流動與壁面不斷碰撞凝聚成大顆粒液滴后在重力作用下沿除霧器葉片往下滑落，直到漿液池，從而除去煙氣所攜帶的液滴。折流板除霧器從結構形式上，又可分為平板式和屋脊式兩種。屋脊式除霧器設計流速大，經波紋板碰撞下來的霧滴可集中流下，減輕產生煙氣夾帶霧滴現象，除霧面積也比水平式大，因此除霧效率高，出口排放的液滴濃度≤50 mg / m 3 。一般常規設計要求除霧器出口排放的液滴濃度≤75 mg / m 3 。

3).除霧器沖洗系統 除霧器沖洗系統主要由沖洗噴嘴、沖洗泵、管路、閥門、壓力儀表及電氣控制部分組成。作用是定期清除除霧器葉片捕集的液滴、粉塵，保持葉片表面清潔，防止葉片結垢和堵塞。除霧器堵塞后，會增加煙氣阻力，結垢嚴重時會導致除霧器變形、坍塌和折斷。對于正常的二級除霧器，第2級除霧器后端面僅在必要時才進行沖洗，避免煙氣攜帶太多液滴。旁路取消后，為避免漿液在第2級除霧器上部沉積引起堵塞，要求廠家在除霧器設計時，增加了二級除霧器后端面手動沖洗系統，防止除霧器堵塞時無法進行清除。除霧器沖洗水閥門是動作十分頻繁的閥門，應選擇質量可靠的產品。 除霧器沖洗水噴頭距除霧器間距。 按0.5 m～0.6m 計， 兩層除霧器之間還設有上下沖水的兩層水管，其間隔應考慮到便于安裝維修。 加上兩層波形除霧器高度，最底部上沖水管至最上部下沖水管總高差約3.4 m～ 3.5 m。以上尺寸適于平鋪波紋板式除霧器。如用菱形除霧器，其空問高度將可降l m左右。
