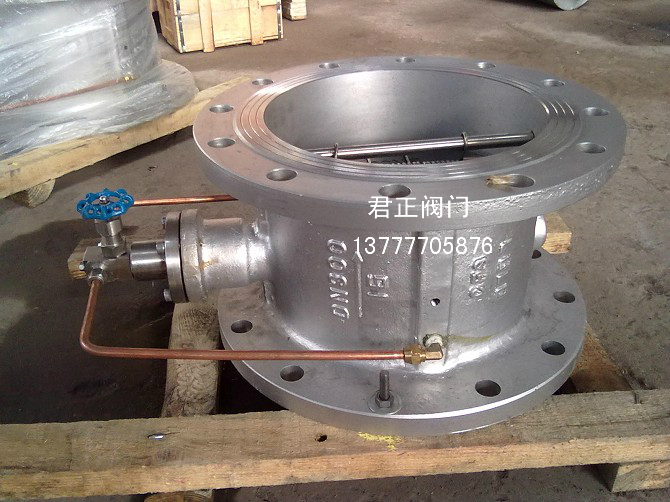

一、HH49X微阻緩閉蝶式止回閥概述：

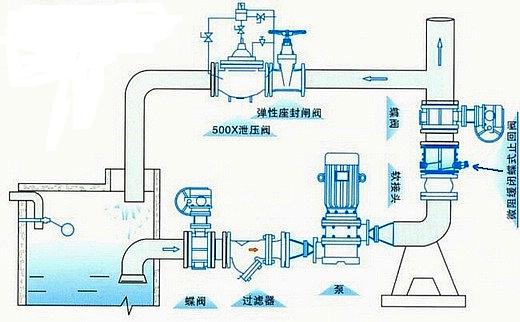

微阻緩閉蝶式止回閥主要用于凈水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道、水泵的安全運行。其主要特點如下：1.體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。2.緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。3.橡膠軟密封，封閉性能好，耐磨損，使用壽命長。4.橡膠緩沖，啟閉平穩，無振動，無噪音。5.比老式止回閥六阻小，有明顯的節能效果。
HH49X微阻緩閉蝶式止回閥主要零件材質如下：
|
零件名稱
|
材質
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
閥桿、油缸、活塞
|
不銹鋼
|
|
彈簧
|
不銹鋼
|
二、HH49X微阻緩閉蝶式止回閥主要技術參數：
|
型號
|
公稱壓力
|
試驗壓力
|
適用溫度
|
適用介質
|
緩閉時間
|
|
殼體
|
密封
|
|
HH46X
|
1
|
1.5
|
1.1
|
≤80℃
|
清水、污水、海水
|
≤60秒
|
|
HDH48X
|
1.6
|
2.4
|
1.76
|
|
HH49X
|
2.5
|
3.75
|
2.75
|
三、HH49X微阻緩閉蝶式止回閥主要外形尺寸：
|
公稱通徑
|
尺寸（mm)
|
公稱通徑
|
尺寸(mm)
|
|
DN(mm)
|
L
|
H
|
H1
|
DN(mm)
|
L
|
H
|
H1
|
|
40
|
140
|
200
|
88
|
350
|
290
|
480
|
297
|
|
50
|
150
|
215
|
98
|
400
|
310
|
550
|
324
|
|
65
|
170
|
225
|
108
|
450
|
330
|
585
|
351
|
|
80
|
180
|
235
|
118
|
500
|
350
|
640
|
379
|
|
100
|
190
|
280
|
130
|
600
|
390
|
720
|
434
|
|
125
|
200
|
290
|
148
|
700
|
430
|
780
|
491
|
|
150
|
210
|
310
|
172
|
800
|
470
|
840
|
549
|
|
200
|
230
|
350
|
210
|
900
|
510
|
990
|
600
|
|
250
|
250
|
415
|
240
|
1000
|
550
|
1050
|
655
|
|
300
|
270
|
450
|
264
|
1200
|
630
|
1210
|
770
|
