一、HC44X橡膠瓣止回閥簡單介紹
HC44X橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。該止回閥主要適用于給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
二、HC44X橡膠瓣止回閥產品特點
SFCV橡膠瓣止回閥的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。
三、HC44X橡膠瓣止回閥主要技術參數
|
型 號
|
公稱壓力PN(MPa)
|
密封試驗
壓力(MPa)
|
殼體試驗
壓力(MPa)
|
最高工作
壓力(MPa)
|
介質溫度
|
|
HC44X-10
|
1.0
|
1.1
|
1.5
|
1.0
|
0-80℃
|
|
HC44X-16
|
1.6
|
1.76
|
2.4
|
1.6
|

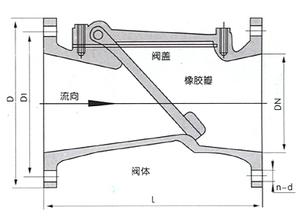

四、HC44X橡膠瓣止回閥主要外形尺寸
|
型號
|
DN
|
L
|
D
|
D1
|
dn
|
n
|
|
HC44X-10
HC44X-16
|
50
|
203
|
165
|
125
|
17.5
|
4
|
|
65
|
216
|
185
|
145
|
17.5
|
4
|
|
80
|
241
|
200
|
160
|
17.5
|
8
|
|
100
|
292
|
220
|
180
|
17.5
|
8
|
|
150
|
356
|
285
|
240
|
22
|
8
|
|
200
|
495
|
340
|
295
|
22
|
8
|
|
250
|
622
|
395
|
350
|
22
|
12
|
|
300
|
698
|
445
|
400
|
22
|
12
|
|
350
|
787
|
505
|
460
|
22
|
16
|
|
400
|
914
|
565
|
515
|
22
|
16
|
|
450
|
978
|
615
|
565
|
26
|
20
|
|
500
|
978
|
670
|
620
|
26
|
20
|
|
600
|
1295
|
780
|
725
|
30
|
20
|
