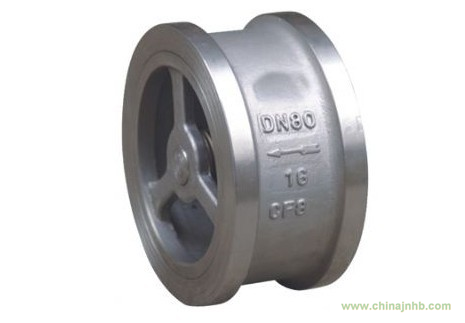

H71H對夾升降式止回閥用途及特點：
H71H對夾升降式止回閥該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、強氧化性介質等多種介質。
執行標準：
設計制造：JB/T8937
結構長度：JB/T8937
配管法蘭：JB/T74
試驗與檢驗：JB/T9092-1999
H71H對夾升降式止回閥主要技術參數：
|
試驗壓力
|
公稱壓力PN（MPa）
|
|
1.6
|
2.5
|
4.0
|
|
殼體試驗
|
2.4
|
3.8
|
6.0
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
|
閥體材料
|
WCB(C)
|
CF8(P)
|
CF8M(R)
|
|
工作溫度
|
≤425
|
≤100
|
≤100
|
|
適用介質
|
水，蒸氣、油品
|
|
|

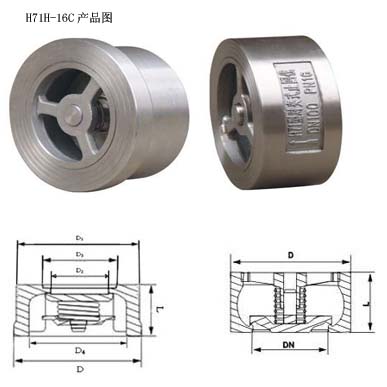

H71H對夾升降式止回閥主要外形尺寸：
|
公稱通徑 DN(mm)
|
L
|
D
|
|
1.6
|
2.5
|
4．0
|
|
15
|
25
|
48
|
48
|
48
|
|
20
|
31.5
|
58
|
58
|
58
|
|
25
|
35.5
|
68
|
68
|
68
|
|
32
|
40
|
80
|
80
|
80
|
|
40
|
45
|
90
|
90
|
90
|
|
50
|
56
|
105
|
105
|
105
|
|
65
|
63
|
125
|
125
|
125
|
|
80
|
71
|
140
|
140
|
140
|
|
100
|
80
|
160
|
165
|
165
|
|
125
|
110
|
190
|
195
|
195
|
|
150
|
125
|
215
|
225
|
225
|
|
200
|
160
|
270
|
285
|
290
|
|
250
|
200
|
330
|
340
|
350
|
|
300
|
250
|
385
|
|
|
