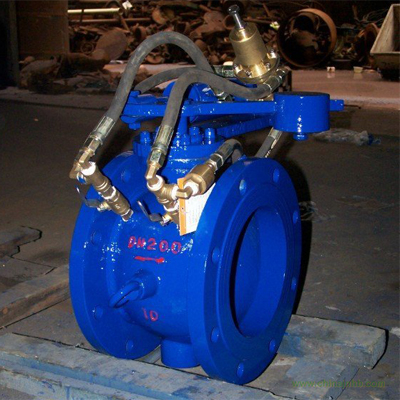

BFDZ701YX液力自動閥是水泵控制閥的第四代新產品。它兼具電動閘閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動件來消除水錘危害，保護水泵及管網系統安全。該閥是當前國內外結構最新穎、性能最先進、運行最可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、混流泵出水管上。由于體積小、重量輕、特別適用于大口徑管路系統。可廣泛用于電力、冶金、石化、水司、市政、環保等行業供水系統。

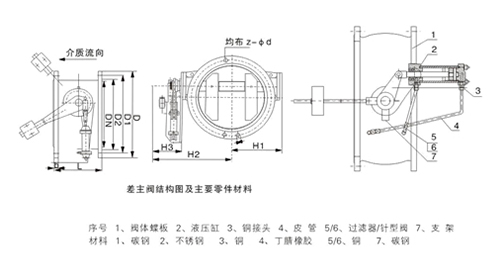

BFDZ701YX液力自動閥產品結構型號表

BFDZ701YX液力自動閥公稱壓力代號表

BFDZ701YX液力自動閥密封型式材料代號表

三、BFDZ701YX液力自動閥主要技術性能

四、主要技術特點
1. 具有截止、止回、消除水錘等功能。一閥頂多閥，節省設備總投資；
2. 閥門的啟閉由輸送的介質驅動，與水泵自動聯鎖，無需人員與外力去操作，十分方便。
3. 緩開啟泵；啟泵后該閥進口壓力要達到預定值后，閥門才開啟，可減小啟泵電流，確保電機和電控系統安全；
4. 停泵時先快關后緩閉，有郊消除水錘保證系統安全；
5. 節能效果顯著；啟閉件為斜置蝶板式，水流平順，沿程損失與局部損失很??；
6.   密封可靠、零泄漏；采用國內外首創的軟硬雙重密封結構或金屬硬密封結構，密封副摩擦力矩極小斜置偏心結構密封副，縮短了關閥行程，減少了密封圈滑移距離，降低摩擦力矩，達到瞬間離合的效果，并且有防泥沙和壓力自動補償的功能;
7. 維護簡單；
無外接動力和元器件，故障點少；
液壓缸內的零部件檢修可在機組正常工作的同時進行；
關鍵零件均選用優質材料，基本無需維護;
外控通道中過濾器具有自沖洗功能;
8. 采用蝶閥結構，體積小、重量輕的特點，占地空間小，降低土建成本；降低成本而又增加了可靠性和穩定性，減小電耗達到節能的目的；
9. 有反映蝶板開關角度的刻度指示盤，同時可選配閥位信號顯示儀，可遠程監控閥門的工作狀態；
10. 調節型產品可按照閥位信號控制閥板位置，進行流量的調整和控制；

五、工作原理
1. 開閥：啟泵后閥內進口壓力達到預定值后，再緩緩打開閥板到全開位置
2.   關閥：停泵時，閥門進口處介質失壓，閥板在零流量瞬間依靠重力作用迅速快關，截斷大部份流體，隨后緩閉泄流消除水錘直至截斷全部介質。通過調節閥可控制閥門的緩閉時間
六、本系列產品有：
1. BFDZ701普通型液力自動閥：
適用于管網系統回水壓力大于0.1MPA的工況系統
2. BFDZ702調節型液力自動閥：
在普通型的基礎上增加了由電磁換向閥和閥位信號顯示儀組成的調節裝置。根據數字顯示儀顯示的閥門啟閉狀態，通過手動控制電磁換向閥的通斷，進而控制活塞的運動方向和行程，從而實現對管網內介質流量的調節控制。
3. BFDZ703污水型液力自動閥：
適用于輸送不含纖維成份的污水系統。外控組件中的過小濾器能有郊過濾污水中的雜質顆粒，保證進入活塞缸內介質為清潔液體，該過濾裝置具有自沖洗功能，其下部有排渣裝置，可手動定期排渣，系統還沒有清洗裝置
4. BFDZ704回水低壓液力自動閥
當管網系統回水壓力低于0.1MPA時，推薦采用本產品。
配有平衡錘做為輔助關閥
