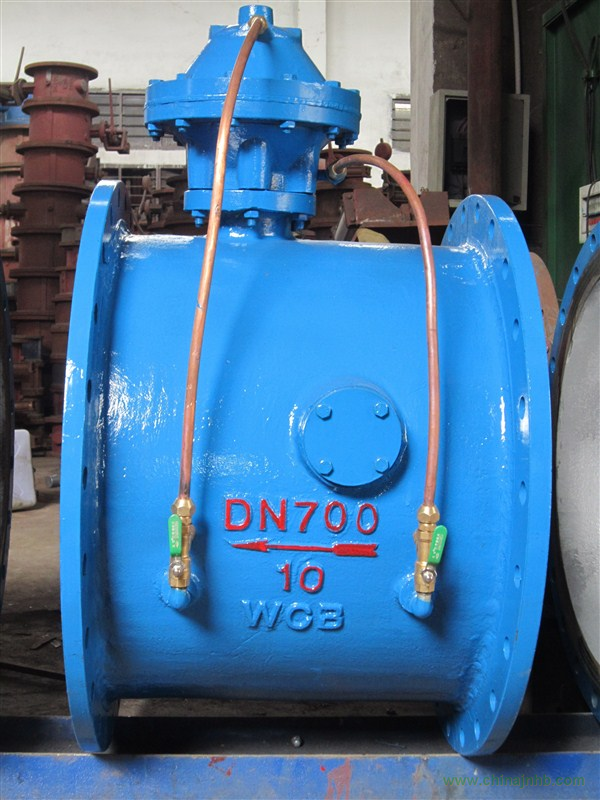

一、BFDG7M43HX管力閥產品概述：

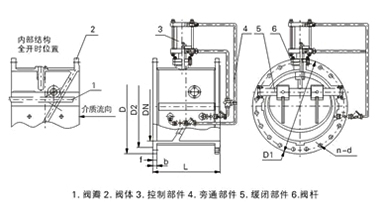

BFDG7M43HX管力閥由上下碳鋼、鑄鐵閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、調節型、污水型、回水低壓型等四種規格，以滿足不同客戶不同工況的需求。
由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統。可廣泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統。
二、BFDG7M43HX管力閥工作原理：
我公司工程技術人員參照國內外同類型的先進產品進行設計，吸收微阻緩閉止回閥、液控止回蝶閥、多功能水力控制閥的基礎上研制而成，是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。
當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。
三、BFDG7M43HX管力閥主要技術參數：
|
名稱
|
公稱通徑
|
適用溫度（℃）
|
適用介質
|
流阻系數
|
最低工作壓力（MPa）
|
|
參數
|
DN150-DN2000
|
0-120
|
泥污、污水、油品、海水
|
0.3-1.1
|
≥0.1
|
|
名稱
|
關閥時間（可調）
|
開閥時間（可調）
|
結構長度標準
|
法蘭標準
|
泄漏量
|
|
參數
|
快關1-3秒 慢關5-90秒
|
20-60秒
|
GB2221-89
|
GB/T79-94
|
GB/T13927-92
|
四、BFDG7M43HX管力閥主要零部件材質：
|
零部件名稱
|
閥體
|
閥芯
|
閥軸
|
密封面
|
填料
|
|
材料名稱
|
鑄鐵
|
球墨鑄鐵
|
不銹鋼
|
丁晴橡膠
|
O型密封圈柔性石墨
|
|
|
|
