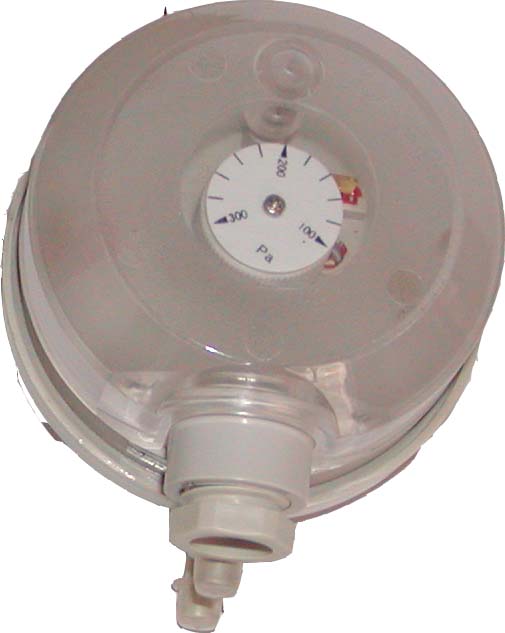

HDP98/97系列氣流微差壓/壓力/真空開關
概述
單刀雙擲(SPDT)的差壓開關，適用于通風系統的流量控制過濾器、鼓風機 和空氣調節閥之監控，也極適用于加熱線圈過熱保護及工業回路結霜保護。
易于操作，安裝容易。多種范圍開關操作精度高。
機械壽命:106次以上。封裝：IP54。膜盒材料：硅樹脂，200℃時無氣體散發。
開關體材料：PA6.6，外蓋PS。刻度顯示設定值，易于現場調試及安裝。
IP54
HDP98/97系列氣流微差壓/壓力/真空開關
型號與參數 Type and Parameter Unit:pa
型號
Type
|
調節范圍Range
|
誤差
Precision
|
使用溫度(℃)
Working temperature
|
規格尺寸mm
Size and specification
|
電器參數
Electrical parameter
|
Min
|
Max
|
HDP98
|
50
|
500
|
<=20
|
-20 ～ 75
|
58Xφ85
φ6.2導壓管
|
1.5A/250VAC
0.1A/24VDC
|
HDP98A
|
50
|
150
|
<=20
|
HDP98B
|
100
|
300
|
<=20
|
HDP98C
|
300
|
500
|
<=20
|
HDP98D
|
500
|
700
|
<=30
|
HDP98E
|
700
|
900
|
<=30
|
HDP98F
|
800
|
1000
|
<=30
|
HDP98G
|
1000
|
1200
|
<=30
|
HDP97(定點式)
|
50
|
1500
|
<=30
|
推薦安裝方式是垂直方向，導氣管方向朝下。安裝接插電線端子朝上時，開關壓差值比推薦方式高出接近20pa。
|
