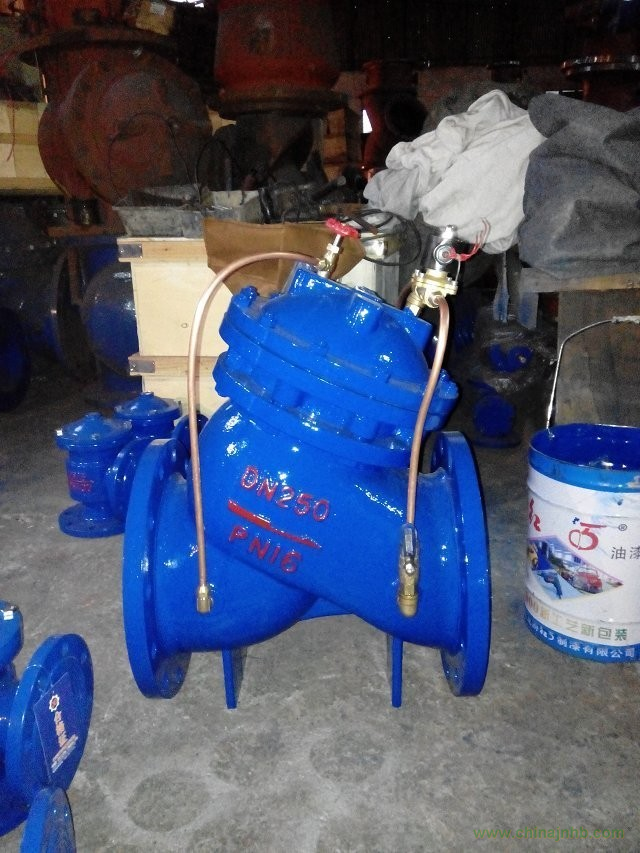

J145X電磁遙控閥結構特點
J145X電磁遙控閥由主閥、電磁閥、調節閥及接管系統組成，主閥采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。電磁閥控制主閥的開啟和關閉，調節閥設定和調節主閥的關閉速度，控制室的水壓變化關閉或開啟主閥。
本產品利用管路內的流體的能量開啟和關閉主閥，不需要大型執行機構，不需要動力電源，節省投資降低成本。結構簡單，維護保養簡便。
必要時本產品可手動操作。
J145X電磁遙控閥工作原理
當管道從進水端給水需要打開閥門時，電磁閥B打開。此時主閥控制室的水經調節閥B、電磁閥B流到下游制室壓力下降，主閥在上游壓力和控制室壓力的合作作用下緩緩開啟。
調節調節閥B的開度可改變主閥開啟速度。
當閥門需要關閉時，電磁閥A打開電磁閥B關閉，上游水經過調節閥A、電磁閥A進入主閥控制室且不能排出，主閥控制室逐漸升壓推動主閥關閉。
調節調節閥A的開度可改變主閥關閉速度。
J145X電磁遙控閥工作特點
1、關閉嚴密可靠。主閥密封采用橡膠密封環密封，關閉動力由主閥控制室自動形成，始終保持合適的關閉力，密封壽命長，可靠性高。
2、采用調節閥控制主閥控制室的流量，開啟和關閉速度可調，開關平穩，消除或大大減小水錘水擊對管路的影響。
3、閥體采用了全通道、直流式、流線型設計，水力損失小，節能效果好。
J145X電磁遙控閥功能與用途
本閥門安裝在供水管網的主管路和分支管路。實現對管路的電信遙控功能，并防止或減小因閥門的啟閉對管路的水錘水擊作用。
本系列閥門產品廣泛應用于高層建筑、生活區域和工礦等供水管網系統中。
J145X電磁遙控閥主要技術參數
|
公稱壓力(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
最低動作壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
≥0.07
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
J145X電磁遙控閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金/2Cr13
|
|
密封圈 O型圈
|
丁晴橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
缸套 活塞(活塞型)
|
2Cr13
|
|
膜片(膜片型)
|
夾織物丁晴橡膠
|
|
電磁閥 調節閥
|
銅合金
|
|
過濾器
|
不銹鋼
|
