一、HS41X防污隔斷閥產品介紹

HS41X防污隔斷閥用于防止生活飲用水管道發生回流污染的安全裝置，是我廠引進國外先進技術自行研制開發的，安全可靠，防止飲用水回流污染的新穎閥門，一確保生活飲用水的衛生和安全。

二、HS41X防污隔斷閥產品的結構
HS41X-16-A 安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成.排水器上腔用高壓軟管與第一級止回閥進口端連接.

第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成.排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成.

HS41X防污隔斷閥為多重止回密封串聯組成.

三、HS41X防污隔斷閥工作原理

HS41X防污隔斷閥為多重止回密封串聯而成,當其中有一只密封破壞時,另二只還起密封作用,防止回流.但三只止回密封同時破壞后,就失去了止回作用.
HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器,這樣即使二只止回閥密封同時破壞,其他也能起到防止回流污染的作用.起工作原理是:
1.正常供水:
a.清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水,第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與第一級止回閥出口(第二級止回閥進口)相通,由于其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;
b.當閥后管路無用戶,水靜止.如進口壓力保持不變,其前后存在壓差,排水器仍呈關閉狀態.
c.如進口壓力下降,共前后壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啟泄壓,泄壓到與進口壓力恢復一定壓差時,排水器又關閉.
2.密封失靈時
防污隔斷閥之后管網壓力升高,超過閥前進口壓力時,如第二止回閥密封完好無滲漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不泄壓.當第二級止回閥密封破壞產生滲漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力并減小,排水器打開,排水泄壓;此時,如第一級止回閥同時密封被破壞,有于第二級止回閥倒流回的高壓水已泄壓減壓,故不會倒流地一級止會閥.
3.如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水.當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止產生虹吸倒流現象.

四、HS41X防污隔斷閥主要技術參數
使用壓力:1.6Mpa
使用介質:水
介質溫度:<=60℃

五、HS41X防污隔斷閥主要外形及安裝尺寸

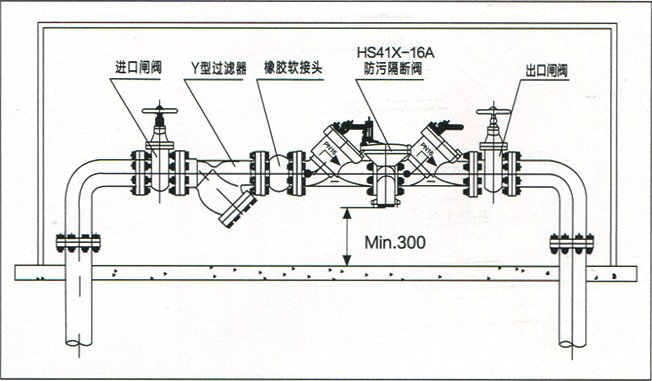

六、HS41X防污隔斷閥安裝要求及示意圖

1、防污隔斷閥必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。

2、安裝地域應設排水設施。

3、閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。其示意圖如下：（圖三 圖四）
