體積小，重量輕，安裝方便；

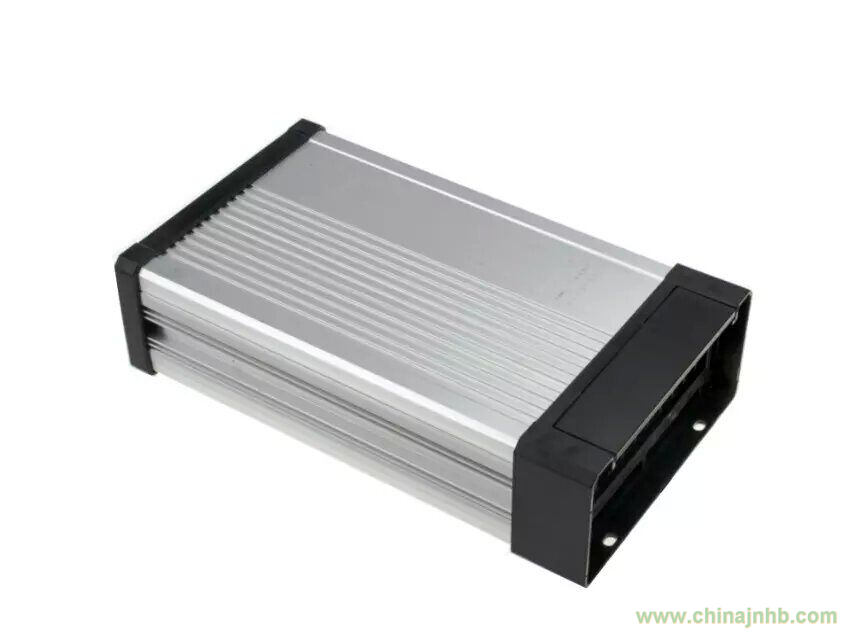

*采用一次成型鋁外殼結構，產品不生銹、散熱好、溫升低，并有效確保產品防雨等級，大大延長產品的使用壽命；
*保護功能：短路、過流、過熱保護，當負載出現異常時，產品自動切斷輸出電源，防止事故擴大；
*電源輸入端采用電纜線，增大了高壓輸入端與低壓輸入端的電氣絕緣距離，更安全可靠，可大大減少輸入與輸出接錯的機率；
開關電源用途：
開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防，電腦機箱，數碼產品和儀器類等領域。
開關電源簡介：
隨著電力電子技術的高速發展，電力電子設備與人們的工作、生活的關系日益密切，而電子設備都離不開可靠的電源，進入80年代計算機電源全面實現了開關電源化，率先完成計算機的電源換代，進入90年代開關電源相繼進入各種電子、電器設備領域，程控交換機、通訊、電子檢測設備電源、控制設備電源等都已廣泛地使用了開關電源，更促進了開關電源技術的迅速發展。開關電源是利用現代電力電子技術，控制開關晶體管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。開關電源和線性電源相比，二者的成本都隨著輸出功率的增加而增長，但二者增長速率各異。線性電源成本在某一輸出功率點上，反而高于開關電源，這一成本反轉點。隨著電力電子技術的發展和創新，使得開關電源技術在不斷地創新，這一成本反轉點日益向低輸出電力端移動，這為開關電源提供了廣泛的發展空間。
開關電源高頻化是其發展的方向，高頻化使開關電源小型化，并使開關電源進入更廣泛的應用領域，特別是在高新技術領域的應用，推動了高新技術產品的小型化、輕便化。另外開關電源的發展與應用在節約能源、節約資源及保護環境方面都具有重要的意義。
產 品 說 明 :
| |
型號
|
S-100F-5 |
S-100F-7.5 |
S-120F-12 |
S-100F-15 |
S-100F-24 |
S-100F-27 |
S-100F-48 |
| 輸出 |
直流輸出電壓 |
5V |
7.5V |
12V |
15V |
24V |
27V |
48V |
| 輸出電壓容差 |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 額定輸出電流 |
20A |
13.5A |
10A |
6.7A |
4.5A |
3.5A |
2.2A |
| 輸出電流范圍 |
0-20A |
0-13.5A |
0-8.5A |
0-6.7A |
0-4.5A |
0-3.5A |
0-2.2A |
| 輸出功率 |
100W |
101W |
102W |
100.5W |
108W |
94.5W |
105.6W |
| 紋波及噪音 |
100mVp-p |
125mVp-p |
125mVp-p |
125mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
| 直流電壓可調范圍 |
±10% |
±10% |
±10% |
±10% |
±10% |
±10% |
±10% |
| 啟動、上升、保持時間 |
1s,30ms,15ms滿載 |
| 輸入 |
輸入電壓范圍 |
88～132 VAC/176～264VAC 47～63 Hz；選擇 248～370VDC |
| 交流輸入電流 |
3.15A/115 V 1.5A/ 230 V |
| 效率 |
76%
|
78%
|
80%
|
81%
|
83%
|
83%
|
84%
|
| 沖擊電流 |
冷啟動電流30A/115V 60A/230V |
| 漏電流 |
＜1 mA/240VAC |
| 保護特性 |
過載保護 |
135%～165% |
| 保護方式：切斷輸出，折返式自動恢復 |
| 過電壓保護 |
115%～135% |
| 保護方式：打嗝模式，自動恢復 |
| 環境 |
工作溫度、濕度 |
-10℃～+60℃；20%～90 %RH |
| 保存溫度、濕度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，時長60分鐘，各軸 |
| 安全 |
耐壓性 |
輸入輸出間：3KVAC輸入與地：1.5KVAC輸出與地：0.5KVAC |
| 絕緣電阻 |
輸入輸出間，輸入與地，輸出與地：100M Ohms/500VDC |
| 符合標準 |
安全標準 |
符合UL1012TUV EN60950 |
| EMC標準 |
符合EN55022，EN61000-3-2，-3；EN61000-4-2，3，4，5，6，8，11；ENV50204，EN55024 |
| 其它 |
重量 |
0.65Kg |
| 包裝 |
20pcs/14.2Kg/0.72CUFT |
| 備注 |
1．所有參數在未特別指明時，都是在230VAC電壓輸入，額定負載和25℃條件下測量所得值。
2．紋波和噪聲電壓是在20MHz帶寬示波器帶12英寸雙絞線末端加0.1μ和47μ電容時測得。 |
致尊敬的客戶：5V 12V 24VLED普通電源、鐵殼防雨電源、型材防雨，防水/防雨/不防水，恒流/恒壓..等等都可以定做、需要其他參數LED電源的朋友可瀏覽本站信息或者直接咨詢我司。
聯系電話：18818559865
環境標準：
*輸入電壓：170-264V AC
*工作溫度：-25℃~+40℃
*儲存溫度：-30℃~+85℃
*散熱方式：自冷/風冷
應用范圍:室外招牌,酒店行業,建筑標識,KTV,CLUB,DISIC,餐廳,飲食類,政府機構,大型廣告,室內裝飾,燈箱,等等售后服務:一年內包換新機，歡迎咨詢洽談。誠招全國代理商.
|
