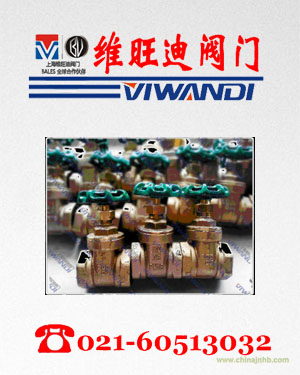

B62青銅閘閥_B62青銅螺紋閘閥_B62青銅美標閘閥
美標閘閥特點;
1.產品的設計制造符合美國國家標準ANSIB16.34,美國石油協會標準API600和API6D要求。
2.結構緊湊、體積小、剛性好、安全可靠。
3.關閉件（閘閥）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因些，密封可靠，并且不會產生閘板楔死。
4.閥座可為更換式閥座，可以任意組合與關閉件密封面材質的配對，以滿足工況要求，延長使用壽命。
采用標準
名稱
|
閘閥
|
設計標準
|
API60D或API600,JIS B2073-2083
|
結構長度
|
ANSI B16.10,JISB2002
|
配管法蘭
|
ANSI B16.5、JIS B2212-224
|
對焊端尺寸
|
ANSI B16.25
|
檢驗與試驗
|
API6D或API598,JISＢ2003
|
傳動方式
|
手動、電動、傘齒輪動
|
試壓規范
壓力等級或公稱壓力
|
殼體試驗
|
密封試驗
|
高壓液密封
|
低壓氣密封
|
150Lb,PN2.0MPa
|
2.94
|
2.16
|
0.6
|
300Lb,PN5.0MPa
|
7.67
|
5.62
|
600Lb,PN10.0MPa
|
15.3
|
11.23
|
JIS10K
|
2.1
|
1.6
|
JIS20K
|
5.1
|
3.8
|
主要零件材料及性能規范
零件名稱
|
材料
|
閥體
閥蓋
閘板
|
ASTM A216
WCB
|
ASTM A351
CF8
|
ASTM A351
CF8M
|
ASTM A351
CF3
|
ASTM A351
CF3M
|
閥桿
|
1Cr13
|
OCr18Ni9
|
00r17Ni12Mo2
|
00Cr19Ni10
|
00Cr17Ni14Mo2
|
F6a
|
304
|
316
|
304L
|
316L
|
上密封座
|
1Cr(F6a)
|
本體
|
閥板
|
密封面
|
13Cr
|
13Cr
|
STL
|
本體 本體 STL
本體 本體 STL
|
閥座
|
13Cr
|
STL
|
STL
|
填料
|
柔性石墨環+YS450F
|
≤200℃聚四氟乙烯或聚四氟乙烯編織填料
＞200℃柔性石墨環+柔性石墨編織填料
|
墊片
|
柔性石墨復合墊（芯板：碳鋼或不銹鋼）不銹鋼帶/柔性石墨纏繞墊
|
中法蘭螺栓
|
350CrMo
ASTM A193 B7
|
OCr18Ni9 ASTM A193 B8
|
中法蘭螺母
|
45
ASTM A194 2H
|
OCr18Ni9 ASTM A194 B8
|
閥桿螺母
|
ZCuA110Fe3 ASTM A439 D-2
|
手輪
|
可鍛鑄鐵、球墨鑄鐵、鐵鋼
|
適用工況
|
適用介質
|
水、蒸氣、油品等
|
等腐蝕介質
|
醋酸等腐蝕介質
|
強氧化性介質
|
尿素等腐蝕性介質
|
適用溫度（°）
|
-29-425
|
-40-200（超出該溫度范圍、請在訂貨時注明）
|
|
