J944X|J944X電動角式排泥閥|J944X電動角式排泥閥廠家
 |
產品說明：
|
一、用途：
適用于水處理廠各類沉淀池,污泥池,用以排放水池內泥沙,污物及廢水.該閥采用雙室隔膜結構,運動無磨損,不因雜質而漏水,對泥沙淤積不敏感.潤滑、密封性能好，采用襯膠閥板,閥座斜度開口不易沉積泥雜物,驅動介質壓力低,采用手動或電動集中控制.經久耐用,使用壽命長。
1.供介質為液、氣的管道上作截流作用。
2.供各型凈化設備及池子外部或管道上作于排泥、排污用。
二、工作原理及性能：

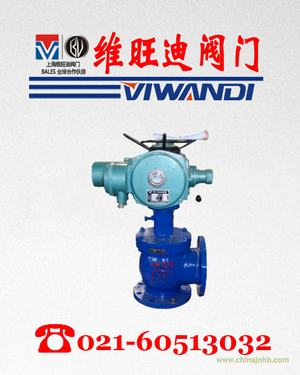

本產品由角式閥體、支架和電動頭等三大部分組成，由電動頭帶動閥板開啟或關閉，當停電時也可用手動開啟或關閉，一閥兩種開啟或關閉，閥板為軟密封，關閉后密封性能好，無滲漏等優點。
三、技術參數：
公稱壓力：1.0MPa、1.6MPa
電動頭電壓：220V、380V（訂貨時注明）
閥體、支架材料：鑄鐵、球墨鑄鐵、WCB
閥桿材料：不銹鋼
閥板材料：球墨鑄鐵、熱合橡膠、WCB熱合橡膠
法蘭連接標準：GB/T17241.6-98
試壓標準：QB/T13927-92
注：高度H用戶需要加高訂貨時注明，不注明按尺寸表中H供貨。
四、J944X-1.0電動角式排泥閥外形、法蘭連接尺寸表：
公稱通徑DN（mm）
|
L1
（mm）
|
L2
（mm）
|
H
（mm）
|
D （mm）
|
D1 （mm）
|
Z－Фa
|
50
|
110
|
95
|
200
|
165
|
125
|
4-18
|
80
|
135
|
125
|
230
|
200
|
160
|
4-18
|
100
|
160
|
125
|
250
|
220
|
180
|
8-18
|
150
|
205
|
145
|
300
|
285
|
240
|
8-23
|
200
|
220
|
185
|
350
|
340
|
295
|
8-23
|
250
|
260
|
205
|
400
|
395
|
350
|
12-23
|
300
|
280
|
245
|
450
|
445
|
400
|
12-23
|
400
|
335
|
310
|
550
|
656
|
515
|
16-25
|
|
