一.工藝原理

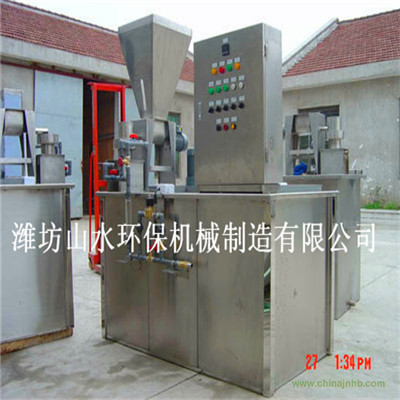

加藥裝置是一個智能化、全自動、連續式一體化的干粉溶配及投藥裝置。本裝置由供水系統、干粉投加系統、溶解熟化系統、自動控制系統構成。
本裝置是粉狀藥劑的全自動連續配置及投加系統。干粉藥劑從料斗下部的螺旋推進器進入預混器與清水進行預混,被濕潤的物料進入配制槽進行稀釋混合,按用戶要求濃度進行配制;
配制溶液從配制槽經熟化槽再進入儲存槽,當儲存槽液位處于高位時,配制過程自動停止,當溶液下降到低液位時,自動啟動配料過程。配制槽和熟化槽均設置攪拌器,充分保證藥劑的稀釋和熟化。配制流量及濃度可通過調節進水流量和調節螺旋軸轉速來確定。
本裝置是由PLC控制系統,具有自動化程度高、性能穩定、操作簡單。
二.自動干粉投加加藥裝置由以下幾部分組成
*供水系統 *干粉投加系統 *干粉預混系統 *除濕干燥系統 *一體化三槽式組合箱體 *攪拌系統 *自動控制及檢測系統
三.裝置特色
自動化程度高,系統由PLC控制,在界面上操作及顯示各單元運行狀態,具有直觀的人機界面,操作簡單、方便。
系統穩定可靠,有故障時相關設備會自動按要求停止。
*采用螺旋給料器投加粉體,速度閉環控制,保證投料均勻、分散、精度在1%以內。
*在規定的生產量及連續投液條件下,所配制溶液的熟化時間保證在2小時以上。其配制濃度為0.05%--0.5%。
*箱體采用304不銹鋼、PVC材質。
*采用三槽溢流式溶液操作系統,使設備結構簡單、體積小、安裝方便。適用于連續溶解和連續添加藥劑的環境。
*攪拌器采用特殊設計的多級漿葉結構。
*預混器加速粉料的水化作用,水流狀態可以調節。
四:規格型號
型 號
|
最大出液量
|
最大干粉投加量
|
箱體 長x寬x高mm
|
設備總高mm
|
SK-500
|
500L/H
|
0-30kg/H
|
1500x900x800
|
1650
|
SK-750
|
750L/H
|
0-30kg/H
|
1800x1000x850
|
1700
|
SK-1000
|
1000L/H
|
0-30kg/H
|
2000x1000x1000
|
1850
|
SK-1500
|
1500L/H
|
0-60kg/H
|
2500x1200x1000
|
1850
|
SK-2000
|
2000L/H
|
0-60kg/H
|
3000x1350x1000
|
1850
|
SK-2500
|
2500L/H
|
0-60kg/H
|
4000x1350x1000
|
1850
|
五:配制工藝過程
投加系統是設計用于粉狀物料的全自動連續配制和投加系統,從粉劑到配制好的溶液,整個過程均達到全自動、安全、連續運行。干粉按要求的投加量(設定螺桿轉速)從料斗進入混合器,通過潤濕后進入混合槽進行稀釋(設定進水流量),達到要求濃度的溶液。稀釋后的溶液流經熟化槽,再進入儲存槽,由計量泵將藥液輸送至指定點,當儲存槽的溶液處于低液位時,液位開關輸出信號,啟動設備重新進行溶液配制過程;當儲存槽的溶液處于高液位時,液位開關發出信號,此循環過程就停止;如果儲存槽空了,該循環將再次開始。這樣系統得以連續不斷地運行,攪拌機不斷地將溶液攪拌均勻。料斗的物位儀連續偵測料位,到低位時發出信號,并關閉進水電磁閥,加入物料后自動啟動。
組合式加藥裝置
組合式加藥裝置裝置是一種全新概念的化學水處理加藥設備,已在國內外的電力、化工、市政等水處理領域廣泛應用。它是將溶藥箱、攪拌器、計量泵、控制系統及管道閥門等所有設備安裝在同一個底座平臺上,實現藥劑溶配、藥劑輸送、計量投加功能的整體組合,具有結構緊湊、占地面積小和易于運輸安裝等特點。
裝置組成:主要由溶液箱、攪拌箱(帶攪拌器)、計量泵、液位計、電控柜、管路、閥門、安全閥、止回閥、壓力表、過濾器、底座、扶梯等組成(可根據用戶實際要求配置)。
產品系列:單罐單泵、單罐雙泵、單罐三泵、雙罐雙泵、
雙罐三泵、多罐多泵。(任意選擇手動、隨動和全自動等控制形式)
投加藥劑:混凝劑、酸堿調節劑、殺生劑、緩蝕阻垢劑、除氧劑等
連續式全自動PAM溶液制備系統
系統組成:干粉投加系統、溶解水系統、儲存攪拌熟化系統、自動控制系統、管路系統等。
系統特點:
●采用PLC智能化全自動控制系統,自動化程度高。
●采用螺旋給料器、料倉振動器和加熱防潮裝置投加粉劑,轉速閉環控制,投料均勻、分散、精度高。
●在規定的生產量和連續投液條件下,溶液熟化時間達到1小時以上,熟化徹底。
●采用三槽溢流一體式結構,占地面積小、安裝簡便,維修量低。
●干粉投加量自動跟隨水流量變化,保證溶液濃度恒定。
●采取水料預混和,加速粉料的水化,避免了粉料結塊。
●控制系統具有故障報警并自動停機功能,系統運行安全可靠。具有RS-485標準通訊接口,可實現參數上傳和上位監控。
●裝置材質可任選不銹鋼、PVC、碳鋼防腐等材料。
系統規格:溶液制備量500L/h、1000L/h、2000L/h、3000L/h、5000L/h
