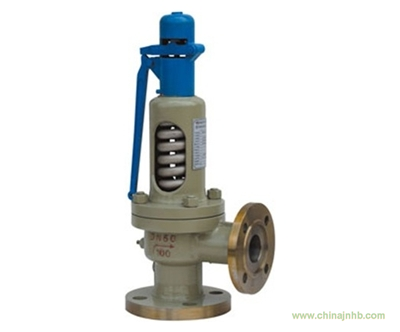

一、A47Y帶扳手彈簧微啟式安全閥產品概述
A47Y-C型帶扳手彈簧微啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管道上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管路的安全運行。
連接法蘭標準按JB/T-94的系列1。
二、A47Y帶扳手彈簧微啟式安全閥主要零部件材料表
序號
|
零件名稱
|
材料
|
1
|
閥體
|
WCB
|
2
|
閥座
|
ZG2Cr13
|
3
|
調節圈
|
ZG2Cr13
|
4
|
閥瓣
|
2Cr13
|
5
|
導向套
|
2Cr13
|
6
|
閥蓋
|
ZG230-450
|
7
|
彈簧
|
50CrVA
|
8
|
閥桿
|
2Cr13
|
9
|
扳手
|
ZG200-400
|
10
|
調整螺桿
|
45
|
11
|
保護罩
|
ZG200-400
|
12
|
密封面材料
|
堆焊Co基硬質合金
|
三、A47Y帶扳手彈簧微啟式安全閥主要連接尺寸表
公稱壓力
PN(Mpa)
|
公稱通徑DN(mm)
|
do
|
DN'
|
L
|
L1
|
≈H
|
1.6-4.0
|
20
|
15
|
20
|
100
|
85
|
298
|
25
|
20
|
25
|
100
|
85
|
298
|
32
|
25
|
32
|
115
|
100
|
310
|
40
|
32
|
40
|
120
|
110
|
315
|
50
|
40
|
50
|
135
|
120
|
377
|
65
|
50
|
65
|
140
|
130
|
415
|
80
|
65
|
80
|
160
|
135
|
420
|
100
|
80
|
100
|
170
|
160
|
539
|
125
|
100
|
125
|
190
|
190
|
624
|
150
|
125
|
150
|
205
|
195
|
636
|
200
|
150
|
200
|
240
|
230
|
772
|
250
|
200
|
250
|
350
|
320
|
970
|
6.4 -10
|
20
|
15
|
20
|
100
|
95
|
301
|
25
|
20
|
25
|
100
|
95
|
301
|
32
|
25
|
32
|
115
|
105
|
312
|
40
|
32
|
40
|
135
|
115
|
366
|
50
|
40
|
50
|
160
|
130
|
401
|
65
|
50
|
65
|
175
|
160
|
570
|
80
|
65
|
80
|
175
|
160
|
565
|
100
|
80
|
100
|
190
|
180
|
597
|
150
|
100
|
150
|
280
|
260
|
738
|
