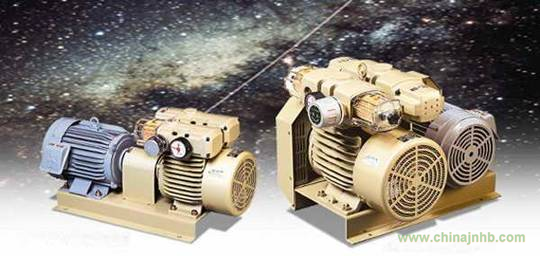

標準型KRA系列
常用真空度：55kPa以下
流量：1350～2200L/min(60Hz)
特長
●因為是無油式、所以在使用真空（真空規格）·排氣（鼓風規格）時，也不含有油分、不會對作業環境和產品（物體）造成油污染。
●運行聲音低、壽命長。而且同時裝備有真空壓力表、調壓控制閥。
●大流量型最適合于印刷機械、裝訂機械等的大型化、高速化以及集中配管系統。
規格
| 型號 |
轉速
（rpm） |
設計排氣量
（L/min）
(※1) |
到達真空度
(kPa以上)
（※2） |
常用真空度
(kPa以下)
（※3） |
常用排氣壓力
(kPa以下)
（※3） |
配管連接孔徑 |
電源 |
裝載電機
（KW） |
重量
（kg） |
| 三相 |
| 200V |
380V |
| 50Hz |
50Hz |
50Hz |
|
|
KRA8-P-□-□
|
| V‐03 |
945 |
1130 |
90 |
55 |
－ |
Rc1 |
○ |
○ |
2.2 |
98 |
| B‐03 |
945 |
1130 |
－ |
－ |
50 |
Rc1 |
○ |
○ |
2.2 |
98 |
| VB‐03 |
945 |
1130 |
90 |
V(吸氣)+B(排氣)＜60ｋPa |
Rc1 |
○ |
○ |
2.2 |
98 |
KRA10-P-□-□
|
V‐03
|
920 |
1850 |
90 |
55 |
－ |
Rc11/4 |
○ |
○ |
3.7 |
127 |
| B‐03 |
920 |
1850 |
－ |
－ |
50 |
Rc11/4 |
○ |
○ |
3.7 |
127 |
| VB‐03 |
920 |
1850 |
90 |
V(吸氣)+B(排氣)＜60ｋPa |
Rc11/4 |
○ |
○ |
3.7 |
127 |
復合型KRA系列
規格一覽表
| 型式 |
KRA9-P-DP-VB-03A |
KRA9-P-DP-VB-03 |
KRA10-P-DP-VB-03 |
| 轉速 |
rpm |
1100 |
1300 |
900 |
| 設計排氣量 ※1 |
m3/h |
90 |
110 |
140 |
| 常用真空度 ※2 |
KPa |
60以下 |
| 常用排氣壓力※3 |
KPa |
60以下 |
| 配管連接口徑 |
Rc1 |
| 電源 ※4 |
3相 200V 50HZ
3相 380V 50HZ |
| 所需動力 |
KW |
5．5（4P） |
| 質量 |
kg |
197 |
237 |
| 外型尺寸(L*W*H) |
mm |
1207Ⅹ524Ⅹ385 |
1217Ⅹ587Ⅹ461 |
※ 雙氣缸-雙功能（真空泵、吹氣泵并列）方式，可以同時作為真空度60KPa以下的吸氣源、排氣壓力60KPa以下的吹氣源來獨立使用。
※ 安裝與傳動帶外罩一體的散熱器，增加了排氣冷卻效果，環境溫度30℃以下時，保證吹氣出口溫度65℃以下。
※ 傳動帶驅動方式，整機運轉音較低。
※ 1 設計排氣量：由容積所計算出的理論值。實際流量參考性能實測數據
※ 2 泵所到達最高真空點在實際上不能使用。只是為了機種選定時計算而使用
※ 3 可能使用的真空度（排氣壓力）范圍。
※ 4 在KRA8、KRA10機型中也有單體泵（只有泵頭）。
※ 5 使用環境（吸入空氣）條件：溫度：0～40℃、濕度：通常濕度（65±20%）
※ 6 電源電壓的允許波動范圍為額定電壓±10%。
※ 7 請設置過負荷保護器（熱敏繼電器等）。 設定值：請以電機標牌上記載的額定電流值為標準。
