電動二通閥材質說明
閥體材料：鍛造黃銅
閥桿材料：黃銅
密封材料：丁腈橡膠(NBR)
驅動器底盤：不銹鋼
驅動器蓋：鋁合金

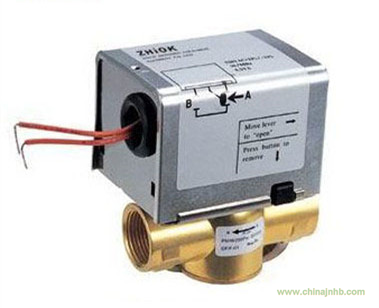

電動二通閥產品概述
VA4303系列電動閥用于控制中央空調系統、采暖系統管道的開啟或關閉，達到控制室溫之目的。控制閥由單向磁滯同步馬達驅動，彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開閥信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電,復位彈簧使閥門關閉，從而截斷進入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控器設定的溫度范圍內。
VA4303系列電動閥可選配帶輔助開關，應用于其他設備的控制；并可選用不同的接管形式、適用電壓，以滿足不同需要。
VA4303系列電動閥，操作靈活，可靠耐用，工作噪音低，并能抵受在隱蔽式風機盤管裝置內常出現在高溫高濕環境。
產品規格及主要數據
產品型號
|
名稱
|
Kv值
|
配置
|
配置
|
V4043A1671B
|
風機盤管閥/兩通
|
6.8
|
3/4"BSPT/220V/50Hz
|
54KPa
|
V4043C1222B
|
風機盤管閥/兩通/電纜
|
3.0
|
1/2"喇叭管/220V/50HZ
|
136KPa
|
V4043C1347B
|
風機盤閥/兩通
|
3.0
|
1/2"BSPT/220V/50Hz
|
136KPa
|
V40431354B
|
風機盤閥/兩通
|
3.0
|
1/2"BSPT/220V/50Hz
|
136KPa
|
V4043C1362B
|
風機盤閥/兩通
|
6.8
|
3/4"BSPT/220V/50Hz
|
54KPa
|
V4043C1370B
|
風機盤閥/兩通
|
6.0
|
1/2"BSPT/220V/50Hz
|
136KPa
|
V4043A1704B
|
風機盤閥/三通
|
6.0
|
3/4"BSPT/220V/50Hz
|
68KPa
|
V40431668B
|
風機盤閥/三通
|
6.0
|
1/2"BSPT/220V/50Hz
|
68KPa
|
V4043C1742B
|
風機盤閥/三通
|
6.0
|
1/2"BSPT/220V/50Hz
|
136KPa
|
安裝須知
1、常閉二通閥和分流三通閥的安裝如圖一、圖二及圖三所示。
對于高層建筑物，應在底層支管上采用減壓閥。
2、馬達罩殼應防止滴水滲入。當閥裝于水平管道，安裝位置與垂直平面夾角不應超過85℃(見圖四)。
3、當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
4、手動操作桿：當把手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開狀態。每當電流首次通過電動閥時，手動桿會再設定至自動位置。
|
