一、概況：

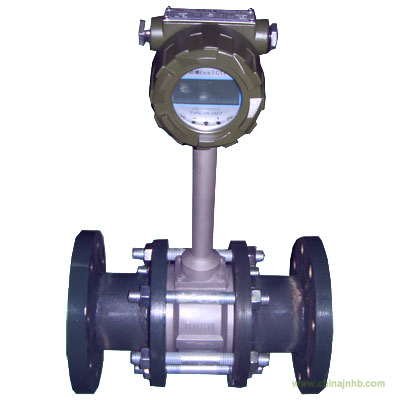

船用油流量計是一種能夠測量多種介質且穩定性好、準確度高的計量儀表。特別適宜于計量粘度不高的輕質油類和腐蝕性不大的酸堿性液體，同時它也具有較好的線性輸出參數，當船用油流量計與具有多功能、多參數的顯示儀表組合為計量儀表時，就能夠對被測物理量的累積流量、瞬時流量等進行準確計量。通過對船用油流量計及顯示儀表工作原理的分析，可以掌握在實際使用中對多種參數的選擇、調節、設定，大大提高計量準確性。
船用油流量計由ABG儀表集團生產的流量傳感器，前置放大器和顯示儀根據GB/T1314—91ZBN12005-89的標準組成。傳感器具有精度高，耐高壓，結構簡單，便于安裝維修和輸出脈沖信號遠距離傳送且外表美觀等特點。它廣泛用于水和氣體及工業流體，以及化工產品的液體體積流量的計量，更主要用于油田高低壓注水系統中水的檢測計量。軸承采用硬質合金，既抗腐蝕又耐磨，此產品有測液體、氣體兩種系列。
二、特點：
船用油流量計具具有國內唯一的工作壓力達到50Mpa的流量計。主要用于油田注水系統對注水量的計量。同時還適用于各種高低壓水機系統作流量檢測。
采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。
采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13），防腐蝕性能好。
采用釤鈷永磁合金作信號檢測器，輸出信號強，磁穩定性好。
溫度范圍寬，可在0~120℃范圍內正常的工作。
容易維修。流量計有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，
內部清洗簡單。
三、前置放大器：
種類：普通放大器（簡稱“I”）和防爆放大器（簡稱“EX”）兩種。
組成：由可變磁組轉換器和放大部分組成，防爆放大器配防爆裝置。
信號傳輸距離：為有效值1~250m。
工作電源：12VDC、24VDC
輸出信號：方波、正弦波、4~20mA。
幅值：+12VDC供電時大約為10V、+24VDC供電時大約為20V。
防爆放大器標志：dⅡBT3—T4
四、基本技術參數：
1、流量范圍
|
型號
|
正常流量范圍
|
擴展流量范圍
|
G型工作壓力
|
Z型工作壓力
|
D型工作壓力
|
公稱通徑
|
|
ABGY-4
|
0.04~0.25
|
|
6.4
|
|
2.5
|
4
|
|
ABGY-6
|
0.1~0.6
|
|
6.4
|
|
2.5
|
6
|
|
ABGY-10
|
0.2~12
|
|
50
|
|
2.5
|
10
|
|
ABGY-15
|
0.6~6
|
0.3~6
|
50
|
6.4
|
2.5
|
15
|
|
ABGY-20
|
0.8~8
|
0.35~7
|
50
|
6.4
|
2.5
|
20
|
|
ABGY-25
|
1.2~10
|
0.5~10
|
50
|
6.4
|
2.5
|
25
|
|
ABGY-32
|
1.5~15
|
0.75~15
|
50
|
6.4
|
2.5
|
32
|
|
ABGY-40
|
2.5~20
|
1~20
|
50
|
6.4
|
2.5
|
40
|
|
ABGY-50
|
5~40
|
2~40
|
50
|
6.4
|
2.5
|
50
|
|
ABGY65
|
7~70
|
3.5~70
|
50
|
6.4
|
2.5
|
65
|
|
ABGY-80
|
12~100
|
5~100
|
50
|
6.4
|
2.5
|
80
|
|
ABGY-100
|
25~200
|
10~200
|
16
|
6.4
|
2.5
|
100
|
|
ABGY-150
|
50~400
|
15~400
|
16
|
6.4
|
2.5
|
150
|
|
ABGY-200
|
100~800
|
40~800
|
|
6.4
|
2.5
|
200
|
傳感器在擴大流量范圍內精度為±1.0%，在正常流量范圍內精度為±0.5%。
介質溫度為-20~120℃
環境溫度為-40~70℃
