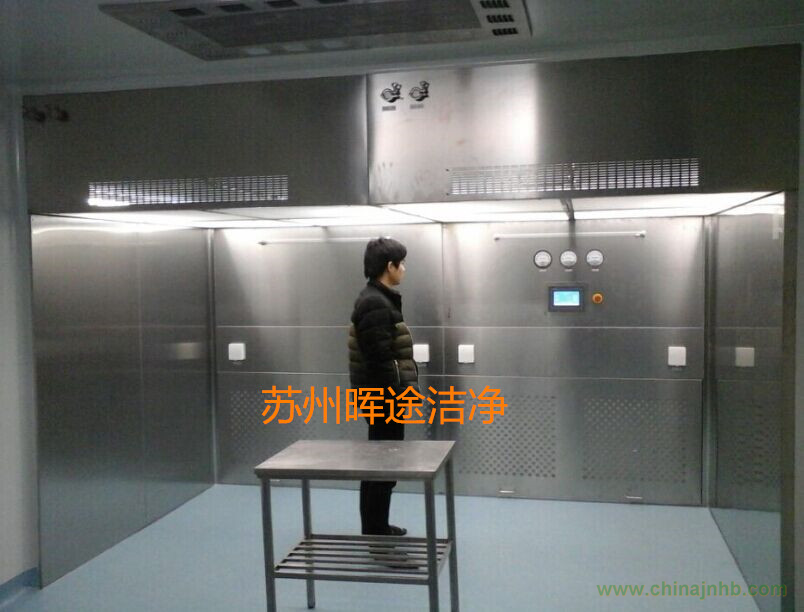

DB系列負壓稱量室是一種專業用于取樣、稱量、分析等行業的特種專用工作室，它能控制工作區的粉塵及塵埃不擴散到操作區外，保障操作人員不吸入所操作的物品，是一種控制粉塵飛揚的專用凈化設備．

負壓稱量室采用了可調風量的風機系統和不銹鋼風速傳感器，通過調節風機的工作工況，可使潔凈工作區中的平均風速保持在設定0.45m/s的范圍內。

負壓稱量室氣流流形為垂直上送側回。空氣自上而下流經工作區，將工作中產生的飛揚粉塵壓迫至側下方的初效、中效和袋進袋出裝置中，空氣由風機抽至高效過濾器靜壓箱內，一部分通過高效過濾器送回室內工作區，另一部分通過排氣過濾器排至工作區外，使負壓稱量室內形成負壓。

負壓稱量室、負壓采樣室（中心稱量室、稱重室）配有四個壓差傳感器：室內外負壓、初中效阻力、送風高效阻力、排氣高效阻力，配有風速傳感器，壓差傳感器采用西門子PLC控制器在線動態控制稱量室工作狀態，可儲存，打印，顯示，偏離設定工作狀態自動校正，校正仍然有偏離報警。

在設備中進行粉塵、試劑稱量、分裝，可以控制粉塵、試劑外溢、上揚，防止粉塵、試劑對人體的吸入危害，還避免粉塵、試劑的交叉污染，保護外界環境及室內人員的安全。

（2）結構特征與工作原理介紹

1．結構特征：

    負壓稱量室箱體機箱采用拉絲無指紋不銹鋼SUS304制作，鈑金一體折彎制作而成，美觀潔凈，易于清潔消毒。內部連接縫隙小，無死角，保證工作區域的密封性和整潔美觀。

   負壓稱量室采用模塊化設計，現場組裝拆卸方便。由初中效過濾器＋機箱＋送風高效過濾器＋排氣高效過濾器+可變風量風機組+PLC控制系統+傳感系統+均流膜等幾大部件組成；本設備由工作區、回風箱體、風機箱體、出風箱體及外箱體幾大部分拼裝而成。

   控制面板位于設備內部工作區正面，控制面板采用觸摸屏變頻器控制系統，可以控制風機起停，調節風頻率，調整工作區需要的風速（當設備安裝使用后，需由專門人員調節率）并顯示初效過濾器，中效過濾器，高效過濾器，均流膜的壓差，風速，同時還對風速和壓差等異常報警。

   壓差傳感器是用來測量過濾器不同時期的壓力，為稱量室提供持久的性能指示。初效根據使用情況需定期清洗。在回風夾道裝有四個壓差傳感器，對應專門的均流膜，初，中，高效過濾器的阻力，并在觸摸屏內顯示出來。當過濾器壓差超出范圍時，在觸摸屏上有顯示報警，同時在自控箱箱上有聲音報警，并在操作面設置一個聲光報警燈。在觸摸屏上方有一風速傳感器測量桿，嚴禁觸碰，以免損壞。

  在控制面板下側有一排開關插座，最左邊一個開關控制本設備的照明燈和檢修燈；其余為220V，10A和380V，20A開關插座用于稱量設備的臨時取電。在回風區域配有初、中效過濾器，保證回風的潔凈，上部有風機部分，在風機出風處配置了高效過濾器，保證送風的潔凈度達到百級。在送風箱體的內部還有排風調板，可以調節設備的排風量在合理的范圍內（設備安裝就位后，由專業人員設制，請勿擅自調整）。初效華泰的G4－595×595（風量3400m3/h；面風速1~1.5m/s；過濾效率80%；過濾器初阻力50Pa過濾器終阻力100Pa。同時選用Dwyer的壓差表，可以對過濾器的使用情況作及時詳細的了解）和華泰的高效H14－610×610（風速的壓差表，可以對過濾器的使用情況作及時詳細的了解），保證工作區域內達到百級潔凈區域。同時風機采用變頻器（西門子）控制風速，當風機風速達不到要求時，通過風速傳感器感應到變頻器上，變頻器調節電機頻率，使風速達到0.45m/s。當風機使用中出現異常等情況時，可以通過過濾器的壓差和觸摸屏顯示出來。

 均流及送風面板采用歐洲先進技術的高分子材料，具有阻力低，氣流均勻及高透光性。有效的保證負壓稱量室出風風速保證在0.45m/s，正常工作時約有10%的空氣經出風板均流膜處理后排至箱體外，可保證工作區域內相對潔凈室負壓，從而保證室內人員及環境的安全。

照明燈位于設備頂面上，照明采用內置式潔凈燈。采用合理的設計，選用飛利浦燈具10×40W使房間照度不小于500 LUX，燈安裝在稱量室頂部，并在稱量室任何情況下可打開。維護檢修時，只要打開照明燈下部的均流膜即可。

2．工作原理介紹

室內空氣經初效濾器、中效過濾器，由離心風機壓入靜壓箱，在經高效過濾器后從氣流擴散送風單元出風面吹出，潔凈空氣以均勻的斷面風速流經工作區，從而形成高潔凈的工作環境。中心稱量室的操作區域維持在負壓狀態，排出10%的循環空氣。中心稱量小室的空氣經過三級過濾系統（高效過濾器除去99.99%的顆粒≥0．3μm以上的所有灰塵）進行自循環，設計符合藥廠GMP要求。

在設備中進行粉塵、試劑稱量、分裝，可以控制粉塵、試劑外溢、上揚，防止粉塵、試劑對人體的吸入危害，還避免粉塵、試劑的交叉污染，保護外界環境及室內人員的安全。特殊的頂部層流設計，層流腔體和設備箱體保證負壓，從而防止頂部層流段懸浮粒子滲漏
