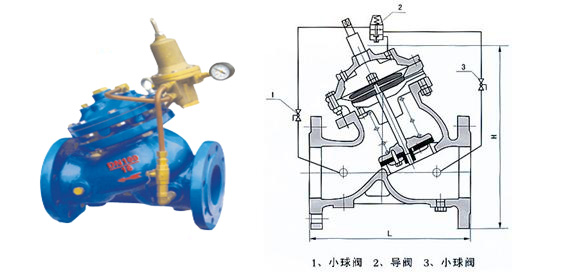

AX742X安全持壓泄壓閥結構特點
AX742X安全持壓泄壓閥由主閥和泄壓導閥、球閥及接管系統組成，主閥采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本閥門利用泄壓導閥設定泄壓壓力，調節導閥的彈簧可以設定不同的泄壓值。通過主閥控制室控制閥門啟閉，實現安全泄壓功能。
本產品由主閥和泄壓導閥及接管系統等進行水壓自力控制，不再需要其它附加裝置和能源，結構簡單可靠，壓力控制準確，維護保養簡便。
AX742X安全持壓泄壓閥工作原理
當管道從進水端給水時，如果水壓小于設定的正常水壓值，此時導閥關閉，這時進入主閥控制室上腔的水不能排出，控制室上腔水壓等于閥門的進口壓力，控制室上腔的壓力使主閥關閉，無泄壓水排出。
當主閥進口端的水壓高于設定水壓時導閥開啟，控制室上腔的水經過導閥流到出口端，控制室上腔的進水量小于排水量，上腔水壓下降，主閥開啟，排出泄壓水。水壓正常后，導閥關閉，上腔壓力上升，關閉主閥，排水停止。
AX742X安全持壓泄壓閥工作特點
1、關閉嚴密可靠。主閥密封采用橡膠密封環密封，關閉動力由主閥控制室自動形成，保持合適關閉力，密封壽命和可靠性高。
2、操作方便，無需為閥門另配電控系統和其它附加裝置。
3、控制壓力不受流量等因素影響泄壓準確。
AX742X安全持壓泄壓閥功能與用途

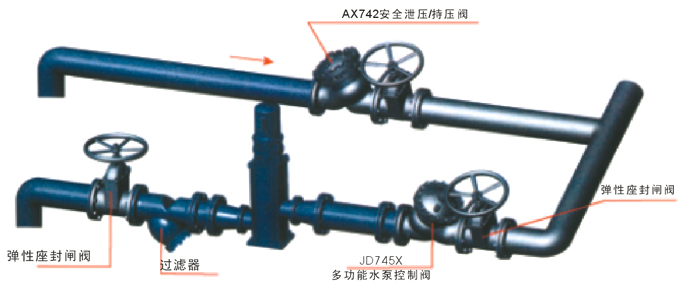

本閥門安裝在供水管網系統的主管區或支管區的泄壓管路，完成安全泄壓功能。
本系列閥門產品廣泛應用于高層建筑、生活區域或其它供水管網系統中。
AX742X安全持壓泄壓閥主要技術參數
|
公稱壓力(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
調壓范圍(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
0-1.0
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
0-1.6
|
|
2.5
|
3.75
|
2.75
|
0-2.5
|
AX742X安全持壓泄壓閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金/2Cr13
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
缸套 活塞(活塞型)
|
2Cr13
|
|
膜片(膜片型)
|
夾織物丁晴橡膠
|
|
導閥 球閥
|
銅合金
|
|
過濾器
|
不銹鋼
|
