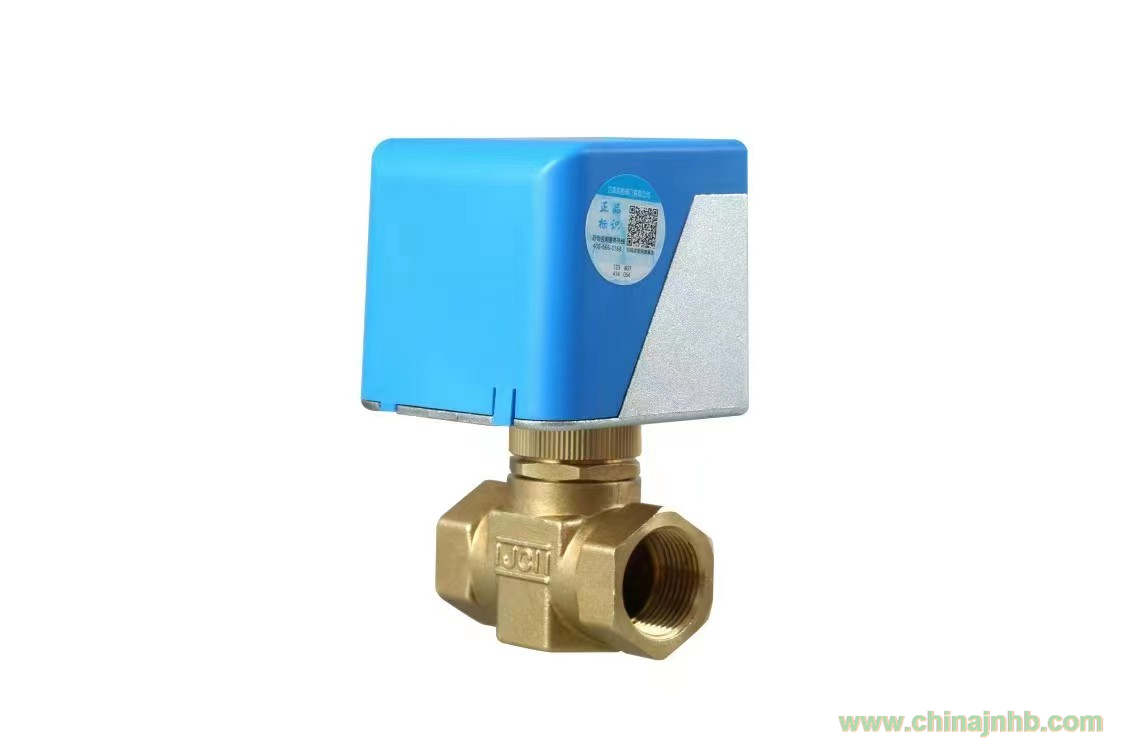

VG4400-VA7010系列風機盤管電動閥門：
產品簡介概述：VG4400電動閥門技術參數 ： VA-7010驅動器技術參數：
|
產品
|
VG4400系列閥門
|
型號
|
VA7010
|
|
型號
|
VG4400
|
動作
|
開/關
|
|
閥體等級
|
PN16
|
馬達類別
|
磁帶同步馬達
|
|
閥體尺寸
|
DN15 DN20 DN25
|
耗電量
|
7VA
|
|
流量
特性
|
開閉式配合VA7010驅動器
|
行程
|
3MM (5MM MAX) 0.12INCH
|
|
線性或者100%配合VA7040驅動器
|
全行程時間“開”
|
約8-10秒
|
|
閥體
|
二通常閉
|
全行程時間“關”
|
約4-5秒
|
|
行程
|
3MM
|
外殼保護
|
IP40
|
介質
|
應用于HVAC系統中的水以及二醇
|
環境溫度保護
|
工作+2-+60℃儲存-20-+60℃
|
VG4400系列高性能/高關斷力內置彈簧復位裝置閥門可以根據控制器的要求調解水流量。適用于風機盤管，通風，可變風量以及加熱系統。通常配VA7010系列開關驅動器使用，這種驅動器提供最小90N的關緊力，它體積小，并帶有彈簧復位。
開關式電動二通閥由VA7010系列閥門驅動器和VG4400系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關
閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。
特點：
1.高關斷力可有效保證閥門關閉緊密。2.合成橡膠墊，關閉時無氣泡。3.能輕松更換配件4.內置回程彈簧。5可調節控制形式。6手動操作桿。7.驅動器可在安裝后轉動。8.可延長使用壽命，體積小。9最大限度節省能源，操作寧?kù)o。10可配合線管位置，接線簡單。
材質說明：
|
閥體材料
|
黃銅鍛造
|
|
密封材料
|
丁腈橡膠 (NBR)
|
|
驅動器蓋
|
阻燃ABS工程塑料
|
|
介質溫度
|
<95℃
|
|
閥桿材料
|
不銹鋼 (A1S1302)
|
|
驅動器底盤
|
壓鑄鋁合金
|
|
工作介質
|
水
|
黃銅閥體主要參數：
|
產品型號
|
閥門形式
|
聯接螺紋
|
流量系數
Kv
|
關閉壓差
(MPa)
|
工作
介質
|
流體
溫度
|
環境
溫度
|
儲存
溫度
|
承壓
(MPa)
|
|
VA7010-15
|
常閉二通閥
|
G1/2
|
1.5
|
0.25
|
冷凍/
熱水
|
2-94℃
|
0-60℃
最大相對
濕度為不
凝露
|
-20-65℃
最大相對
濕度為不
凝露
|
1.6
|
|
VA7010-15
|
混合三通閥
|
G1/2
|
1.5
|
0.25
|
|
VA7010-20
|
常閉二通閥
|
G3/4
|
2.5
|
0.1
|
|
VA7010-20
|
混合三通閥
|
G3/4
|
2.5
|
0.1
|
|
VA7010-25
|
常閉二通閥
|
G1
|
4.8
|
0.06
|
|
VA7010-25
|
混合三通閥
|
G1
|
4.8
|
0.06
|
操作注意事項及安裝須知：
馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。常閉二通閥和混合三通閥對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向。
