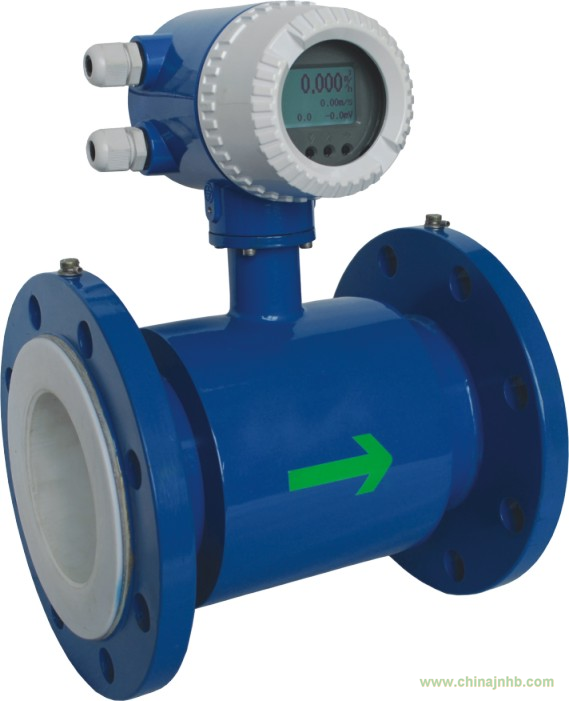

純凈水流量計 www.abg58.com/abg188-Products-7690059

一、概況：

純凈水流量計是ABG儀表集團采用國內外最先進技術研制開發的全智能型純凈水流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用國際先進技術，輸入阻抗高達1015 歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz 干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大大的縮小了體積，減輕了重復，使流量計具有小型輕量化的特點。

二、產品特點：

★管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

★測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。

★在現場可根據用戶實際需要在線修改量程。

★高清晰度背光LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

★采用SMD 器件和表面貼裝（SMT）電路可靠性高。

★采用16 位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

★全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1

★超低EMI 開關電源，使用電源電壓變化范圍大，抗EMI 好。

★內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量，內部設有不掉電時鐘，可記錄16 次掉電時間（選配）

★具有RS485、RS232、Hart 和Modbus 等數字通訊信號輸出。（選配）

★具有自檢與自論斷功能。

★紅外手持操作器，115KHZ 通訊速率，遠距離非接觸操作轉換器所有功能。（選配）

★小時總量紀錄功能，以小時為單位記錄流量總量，適用于分時計量制。（選配）

三、工作原理：

純凈水流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E 正比于磁通量密度B，測量管內徑d 與平均流速v 的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

E=KBdv

式中：E——為電極間的信號電壓（v）

B——磁通密度（T）

d——測量管內徑（m）

v——平均流速（m/s）

式中K、d 為常數，由于勵磁電流是恒流的，故B 也是常數，則由E= KBdv 可知，體積流量Q 與信號電壓E 成正比，即流速感應的信號電壓E 與體積Q 成線性關系。因此，只要測量出E 就可確定流量Q，這是純凈水流量計的基本工作原理。

由E=KBdv 可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果。因此說純凈水流量計是一種真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是純凈水流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有極高的可靠性。
