曲軸減震皮帶輪扭轉試驗機操作規程，皮帶輪扭矩試驗臺簡單介紹

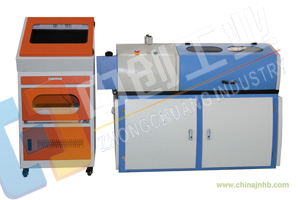

曲軸減震皮帶輪扭轉試驗機主要用于金屬或非金屬材料進行扭轉強度測試,也可進行各種零件,構件抗扭強度試驗.增加相應附件亦可對零部件和構件進行抗扭試驗
曲 軸減震皮帶輪涉及內燃機工業技術，適于各種燃料內燃機功率輸出的曲軸減震皮帶輪。目的在于內、外輪之間有一個處于“松弛狀態”純單一夾層橡膠減震圈的曲 軸減震皮帶輪。橡膠減震圈上有一個軸向凸凹防脫環和多個對稱的徑向凹凸防脫塊；所述內輪、生橡膠中間夾層及外輪，先裝配后硫化，使橡膠減震圈處于“松弛減 震狀態”，并取消了橡膠表面的脫模劑層。其效果是減震７５％以上。
曲軸減震皮帶輪扭轉試驗機操作規程，皮帶輪扭矩試驗臺功能特點：
1、適用于WINDOWS平臺的中文試驗軟件，實現試驗數據采集處理。
2、可實時采集試驗數據、運算處理、實時顯示并打印結果報告。
3、曲線遍歷：可用鼠標對曲線數據逐點訪問，以便求取各種數據。扭矩與扭角關系曲線中能反映任意點扭矩—角度的關系，能方便地在曲線上找到所求數據點；可方便地對曲線局部放大還原等。
4、根據需要可隨時對扭矩、角度測量通道進行手動或自動清零。
5、自動存盤：試驗條件、試驗數據自動存盤，需要時可隨時調出。
6、批量試驗：試驗條件設定后，可依次完成一批樣品的試驗，試驗條件、試樣參數、測試數據、結果可存儲，隨時調用，再次試驗無須設置。
7、打印試驗報表。
曲軸減震皮帶輪扭轉試驗機操作規程，皮帶輪扭矩試驗臺技術參數：
型號
|
1000Nm
|
2000Nm
|
3000Nm
|
5000Nm
|
最大試驗扭矩
|
1000Nm
|
2000Nm
|
3000Nm
|
5000Nm
|
扭矩測量范圍
|
1%-100%
|
扭矩最小讀數值
|
0.1Nm
|
0.1Nm
|
扭矩示值相對誤差
|
±1%
|
扭轉角最小讀數值
|
0.1°
|
最大扭轉角
|
99999°
|
扭矩角測量相對誤差
|
±1%
|
扭轉速度
|
1-720°/min
|
試樣尺寸
|
0.1-500mm
|
夾頭間最大間距
|
500mm
|
試驗轉動方向
|
雙向
|
試驗機級別
|
1級
|
供電電源
|
220V，50Hz
|
主機尺寸
|
1260*500*1000mm
|
