一、SRBI4直通籃式過濾器產品概述
SRBI4直通籃式過濾器主

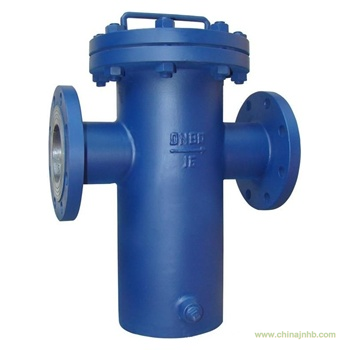

要由接管、桶式殼體、排污蓋、濾籃、濾網、法蘭、法蘭蓋及緊固件等組成，實物如上圖所示，左側為進液接管，右側為出液接管，中桶為無縫鋼管，各管端分別與
一法蘭焊接。當介質由進液接管通過中桶進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾籃由過濾器出口排出，需要清洗時，只要旋開主管底部螺
塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。
SRBI4直通籃式過濾器網眼總面積是入口管道面積的3-4倍，壓差為0.05-0.15MPa，它比其它過濾器技術要求高，主要用于管道上來處理管內高精度液體。
二、SRBI4直通籃式過濾器主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
法 蘭
|
WCB
|
304
|
304L
|
316
|
316L
|
2
|
閥 體
|
WCB
|
304
|
304L
|
316
|
316L
|
3
|
濾 網
|
304、304L、316、316L
|
4
|
濾 籃
|
304、304L、316、316L
|
5
|
螺栓螺帽
|
WCB/35#
|
304
|
304L
|
316
|
316L
|
6
|
密封件
|
金屬石墨、丁腈橡膠、聚四氟乙烯
|
7
|
排污口
|
WCB
|
304
|
304L
|
316
|
316L
|
8
|
閥 蓋
|
WCB
|
304
|
304L
|
316
|
316L
|
三、SRBI4直通籃式過濾器主要結構圖
尊敬的用戶！如果你需訂購我廠籃式過濾器產品，咨詢時煩請說明法蘭執行標準、公稱通徑、公稱壓力、接管材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制，咨詢手機：15158748774，更多相關產品介紹請瀏覽：http://www.guolvqic.com/籃式過濾器。
