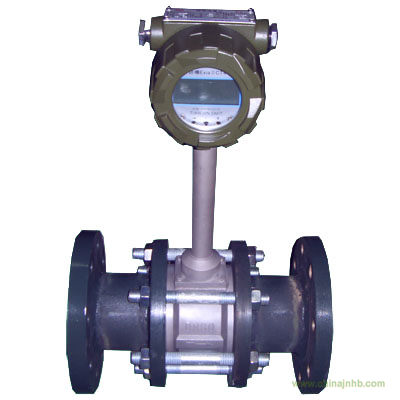

蒸餾水流量計 www.abg58.com/abg188-Products-7691652

1．概述

蒸餾水流量計符合歐洲標準及歐盟指令的高品質氣體流量計。其工作原理是：當介質流進入流量計時，首先經過整流器整流并加速，在流體的作用下，渦輪克服阻力矩和摩擦力矩開始轉動。當力矩達到平衡時渦輪轉速穩定，其轉速與氣體工況流量成正比，并通過機械傳動及磁耦合聯接驅動字輪計數器轉動，直接累積氣體的工況體積總量，并可通過配置體積修正儀，測量氣體的溫度、壓力、標準體積流量和總量。該產品適合于高、低壓氣體的貿易輸送計量，是石油、化工、電力、冶金等工業氣體和燃氣貿易計量的理想儀表。

2、主要特點

2.1 采用可拆卸套筒式計量機芯：渦輪、主軸和配套的齒輪系統，都安裝在一個耐壓殼體內部，通過傳動機構驅動機械計數器。計量機芯可單獨標定，直接裝配進流量計殼體而不影響精度，更換、維護方便。

2.2 采用內置多級整流器和創新性的設計方法，可消除任何可能存在的氣流擾動，具有極好的整流效果，即使在非理想的安裝環境下，也能夠保證高精度。

2.3 特殊設計的計量套筒，擴大了流通面積，使測量流量比傳統流量計大一個流量等級，使有些流量范圍可以采用相對小口徑的流量計。同時，大部分口徑具有四種的流量規格可選，便于用戶選型和后續計量升級。

2.4 優化的軸承結構，獨創的平衡軸向載荷補償(ALC) 設計，減少了軸承的機械摩擦，延長軸承的使用壽命。

2.5 獨特的潤滑油凈化和沖洗潤滑系統使得軸承內部的污染物得到沖洗，并充分潤滑，使流量計的性能達到最優。

2.6 多功能機械計數器組件：機械計數器包括一個容器以容納各種不同類型的低頻脈沖發生器，如干簧管、韋根傳感器或外干擾檢測傳感器等。標準的計數器中還包括兩個低頻脈沖輸出，計數器按OIML R137-1 設計，完全密封。

2.6 可后裝式高頻脈沖發生器：無需拆卸流量計或在安裝中拆卸表芯，即可在已使用的蒸餾水流量計上安裝。高頻脈沖發生器的殼體也適合安裝溫度計套管，可以確保精準的溫度測量。通過使用Ｏ型圈將溫度計套管與流量計殼體隔離開來，可以消除傳統溫度測量中的偏差。

3. 主要技術參數

3.1 準確度等級

在流量計的量程范圍內，其準確度等級和最大允許誤差為：

1.0級：Qmin≤Q＜0.2Qmax:±2.0%；0.2Qmax≤Q≤Qmax:±1.0% ；

0.5 級：Qmin≤Q＜0.2Qmax:±1.0%；0.2Qmax≤Q≤Qmax：±0.5%（0.5 級為特殊要求）。

注：當配置使用體積修正儀時，流量計的系統最大示值誤差為基表與修正儀的最大示值誤差之和。

3.2 使用條件

a.環境溫度：-30℃～+55℃； b.介質溫度：-25℃～+65℃；

c.相對溫度：5%～95% d.大氣壓力：70kPa～106kPa

3.3流量計典型誤差特性曲線

3.4 防爆等級：ExiaⅡCT4 或ExdⅡBT4，決定于所配套的修正儀； 防護等級：IP65。

3.5 高頻信號發生器(需要時配置)

3.5.1 高頻脈沖發生器1：從主軸取出高頻信號（特殊要求配置）；

3.5.2 高頻脈沖發生器2：從葉輪取出高頻信號（特殊要求配置）；

3.5.3 高頻脈沖發生器1：從主軸取出高頻信號（特殊要求配置）。

3.5.2 高頻脈沖發生器的設計符合ATEX、FM 和CSA 標準。輸出信號符合EN60947-5-6/NAMUR。

3.6 低頻信號發生器(需要時配置)

3.6.1 檢測方式： 干簧管方式，從減速后的機械計數器上取出低頻信號；

3.6.2 工作電源：3VDC；

3.6.3 輸出信號幅值：低電平≤0.2V；高電平≥2.8V；

3.6.4 主要用途：用于流量計檢定或輸出到流量補償儀等；

3.6.5 帶磁干擾保護,當磁保護輸出端為低電平時表示無外磁干擾，為高電平時表示有外磁干擾。

3.7 對于配置體積修正儀的流量計，有關修正儀的主要技術參數和功能請見相關修正儀樣本。

4．選型

4.1 不宜選用的場合：

a.要求流量超出表1 的流量范圍；

b.頻繁中斷、強烈脈動流等流量急劇變化的場合，如快速開/關的閥門等，快速打開閥門的沖擊將會損壞渦輪；

c.氫氣、氧氣、強腐蝕性氣體。

4.2 規格的確定

如已知工況流量范圍，直接查表1 確定規格；或依據標準狀態下的供氣流量范圍及介質壓力計算工況流量范圍，再查表1 確定規格。（參見《附錄一流量計的選型》）
