整套廢水處理系統采用PLC控制模式，主要的工藝運行參數、設備狀態、報警信號、電機的過載及高低壓報警等信號發送至程控系統(PLC)。通過對各個設備信號及反饋數據采集分析，PLC再利用自控設備控制設備的正常運行、切換以及報警保護等。此外，系統還設置就地控制系統，實現現場就地控制，方便操作。整個PLC控制系統可實現實時監控、自動控制，并具備報警、液位保護、溫度保護、電機過載保護等功能。各在線儀表可根據現場數據的變化實現實時自動更新顯示。

一、單元設備控制描述

1、水泵的控制：可通過液位開關根據水池液位自動啟停水泵；

2、pH的控制：通過pH計實時控制酸堿計量泵的運行和停止；

3、加藥計量泵的控制：通過相關聯設備聯動自動控制加藥泵；

4、加藥系統攪拌機的控制：人工控制；

5、鼓風機的控制：人工控制；

6、反應罐攪拌機的控制：通過相關聯設備聯動自動控制攪拌機；

7、壓濾機的控制：人工控制，自動保壓。

二、實時監控功能

1、LCD屏顯示整個流程設備運行狀態，綠色表示開啟，紅色表示停機，紅色指示閃爍表示故障；

2、重要工藝參數均有在線檢測的數據在LCD屏上顯示。

三、報警系統

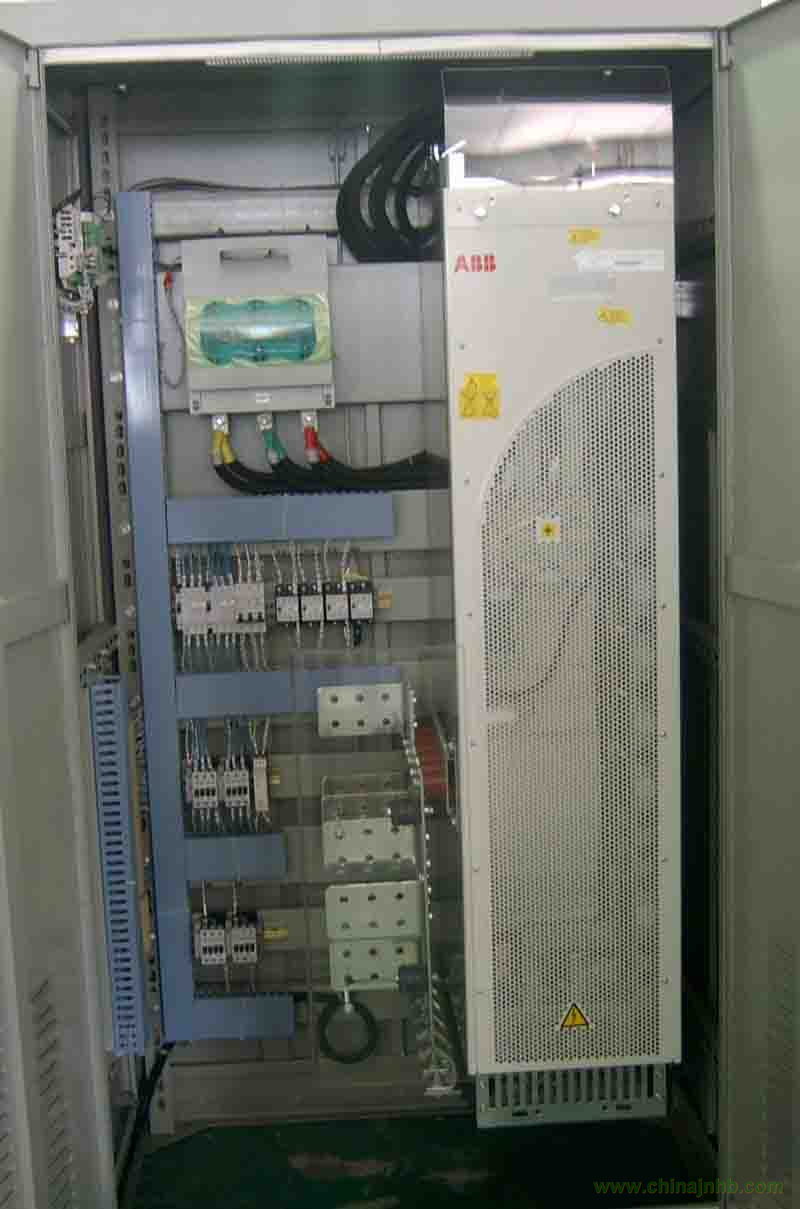

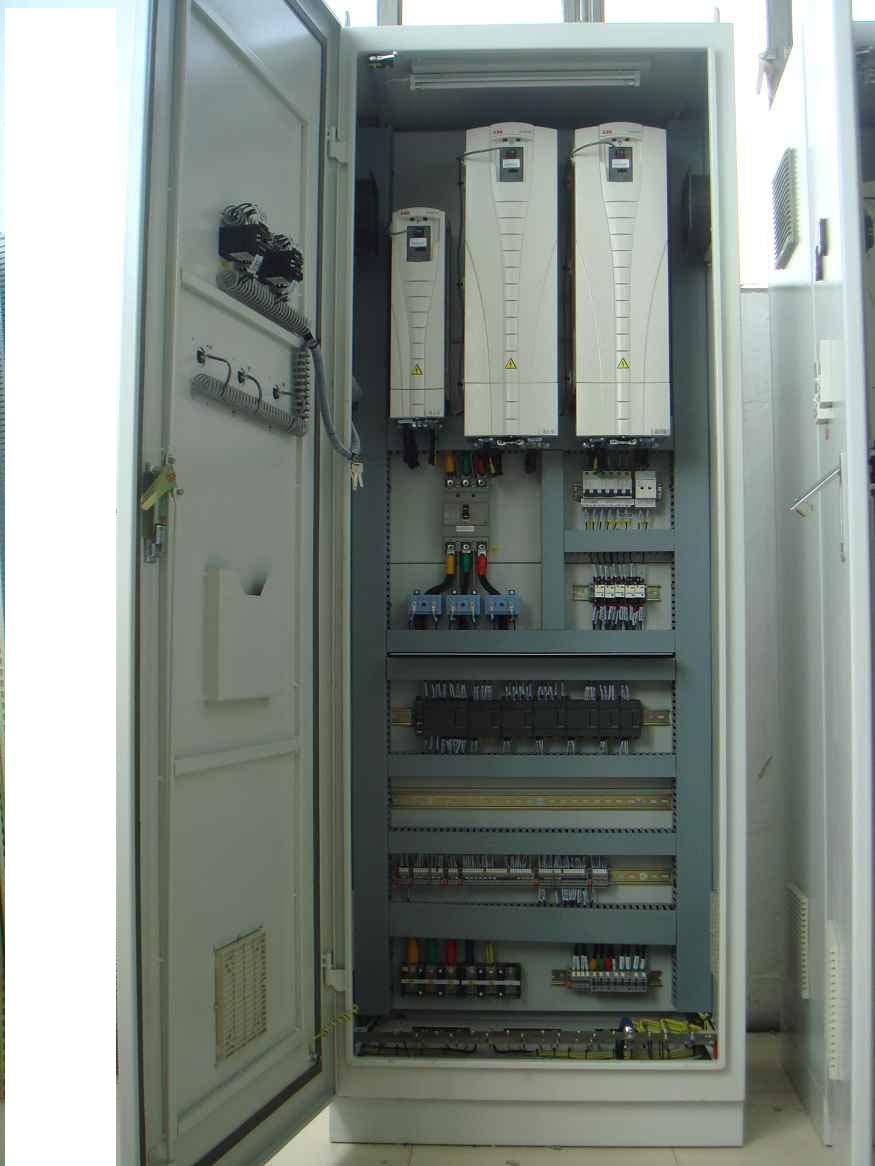

1、當運行設備發生電機過載、液位、溫度或pH值報警時，電氣控制柜設有聲光報警并相對應的指示燈閃爍同時在LCD屏上相應位置會紅色閃爍；

2、所有設備故障報警都可以消音但對應的指示燈仍然亮著、經過檢查排除故障后手動復位指示燈滅；
