應用范圍

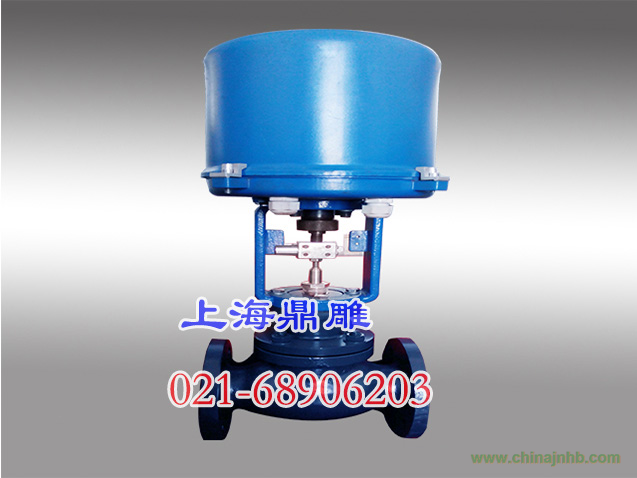

電動套筒調節閥，由套筒閥配用PS、3810、ZAZ、DKZ等系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）和單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。

技術參數

原理結構：直通套筒鑄造閥

公稱通徑：25－300mm

公稱壓力：PM1.6、4.0、6.4MPa

連接形式：法蘭JB78－59、JB79－59

閥體材料：HT200、ZG230—450、

ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

常溫型：-20℃－+200℃

散熱型：-40℃－+450℃

壓蓋形式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、

柔性石墨、不銹鋼波紋管

閥芯形式：上導向單座套筒或雙座套

筒柱塞型閥芯

流量特性：等百分比特性、線性特性、

快開特性

閥芯材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

執行機構：

類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
