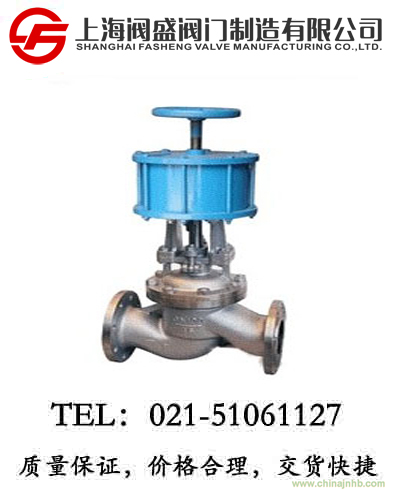

氣動截止閥本閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)狻＝Y(jié)構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
氣動截止閥應用規范
|
設計與制造
|
GB/T12235
|
|
連接端尺寸
|
結構長度
|
GB/T12221
|
|
法蘭尺寸
|
JB/T79
|
|
檢驗與試驗
|
JB/T9092
|
|
材料
|
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
合金鋼
|
Q/ZB66
|
|
標志
|
GB/T12220
|
|
供貨
|
JB/T7928
|
氣動截止閥結構特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
氣動截止閥主要零件材料及主要用途
|
閥體
|
閥蓋
|
閥瓣
|
密封圈
|
閥桿
|
填料
|
適用介質
|
適用溫度
(≤℃)
|
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCrl8Ni9Ti
|
0Crl8Ni9Ti
Stellite12
|
Stellite6
|
lCrl8Ni9Ti
|
PTFE
|
硝酸類
|
200
|
|
ZGlCrl8Ni2Mo2Ti
|
CF8M
Stellite12
|
lCrl8Ni2Mo2Ti
|
lCrl8Ni2Mo2Ti
|
PTFE
|
磷酸類、
堿類、混酸
|
200
|
|
ZG00Crl7Nil4M02
|
CF3M
Stellite12
|
Stel1ite6
|
316L
|
PTFE
|
磷酸類、
尿素、甲銨液
|
200
|
|
ZGlCr5MO
|
ZGlCr5MO
Stellite12
|
Stel1ite6
|
25Cr2Mo1VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
氣動截止閥主要外形尺寸、連接尺寸及質量
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
標準值
|
參考值
|
|
L
|
D
|
D1
|
n2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
|
1．6
|
50
|
230
|
160
|
125
|
100
|
|
16
|
3
|
|
4-φ18
|
185
|
645
|
|
65
|
290
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
232
|
690
|
|
80
|
310
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
232
|
715
|
|
100
|
350
|
215
|
180
|
155
|
|
20
|
3
|
|
8-φ18
|
232
|
770
|
|
125
|
400
|
254
|
210
|
185
|
|
22
|
3
|
|
8-φ18
|
283
|
780
|
|
150
|
480
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
283
|
810
|
|
200
|
600
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
283
|
967
|
|
250
|
622
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ25
|
283
|
1143
|
|
300
|
698
|
460
|
410
|
375
|
|
30
|
4
|
|
12-φ25
|
283
|
1292
|
|
2.5
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
185
|
645
|
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
232
|
690
|
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
232
|
715
|
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
232
|
770
|
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
283
|
780
|
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
283
|
810
|
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
283
|
967
|
|
250
|
622
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
283
|
1143
|
|
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
283
|
1292
|
|
4．0
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
185
|
645
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
232
|
690
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
232
|
715
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
232
|
770
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4．5
|
8-φ25
|
283
|
782
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
283
|
875
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4．5
|
12-φ30
|
283
|
1160
|
