無線核相儀

高壓無線核相儀儀器簡介：

高壓無線核相儀，應用于電力線路、變電所的相位校驗和相序校驗，高壓無線核相儀具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經高壓無線核相儀過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定位。高壓無線核相儀安全可靠、性能穩定、操作簡便是一種理想的核相儀器。

高壓無線核相儀儀器特點：

準確度：同相誤差≤10°，不同相≤15°

主機電源9V±2V

采集器電源7.5V±1.5V

高壓無線核相儀采集器X、Y與主機的視距傳輸距離≤70米

采集器采集的電壓等級為0.22KV-500KV

工作溫度-35℃- 50℃

高壓無線核相儀可伸縮絕緣操作桿:縮態為600mm,伸態為3000mm

包裝箱尺寸：長×寬×高）650mm×250mm×100mm

高壓無線核相儀產品重量：主機重約0.3Kg，重約5Kg。

高壓無線高壓核相儀系統組成

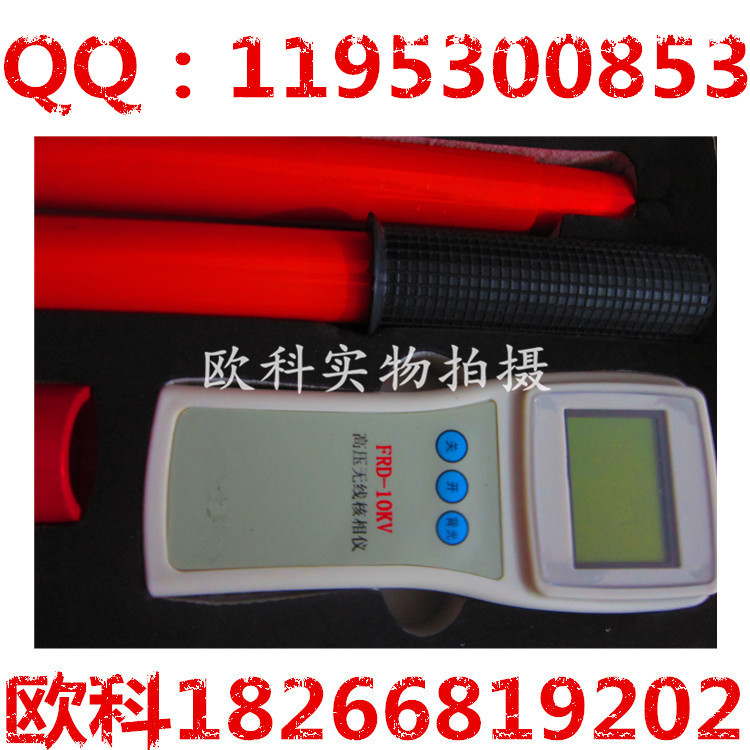

高壓無線核相儀測試系統組成：主機（接收）、X采集器（發射）、Y采集器（發射）、針式和掛鉤式兩種采集頭、可伸縮絕緣操作桿等所組成。（附件包括鋁合金包裝箱、備用電池、帶插頭的專用校驗測試線夾）。

高壓無線核相儀全部采用數字電路，高壓無線核相儀功能齊全、功耗低，正常使用每年更換一次電池即可（因普通電池自然放電）。高壓無線核相儀當X和Y采集器或主機電源電壓低時，主機屏幕有低壓告警顯示。

安全可靠：X和Y采集器，高壓無線核相儀將采集到的電壓相位信號通過無線信號發往主機，具有可靠的高電壓電氣安全隔離性能。高壓無線核相儀全部采用數字電路，抗干擾性強、數據穩定準確。

方便快捷：X和Y采集器使用方便，高壓無線核相儀主機具有自動關機功能。絕緣桿采用可伸縮式拉桿，現場核相時不需要任何連線，核相距離可達70米，并不受現場各種條件影響，高壓無線核相儀全部核相過程只需兩人在2分鐘內就可完成。

更多功能：高壓無線核相儀可在兩個不同的電壓等級間進行核相，既可定性測量（同相、不同相），又可定量測量（兩供電線路相角差如30°、60°等）。

測量相序：正相序120°，高壓無線核相儀逆相序240°。

驗電功能：高壓無線核相儀當X或Y采集器的采集頭接觸到高壓線路或電氣設備的帶電部分時，如線路或設備有電，高壓無線核相儀主機則顯示X或Y。

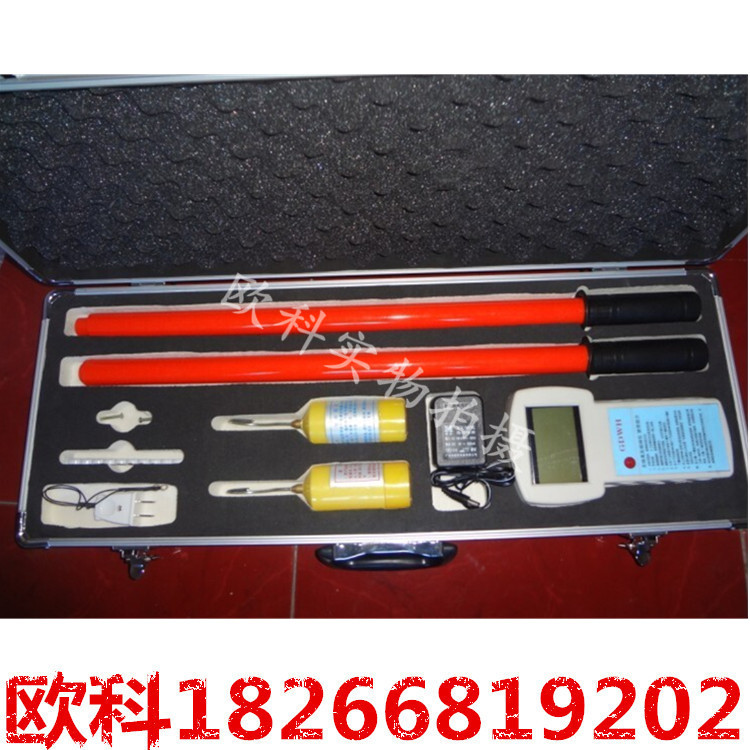

高壓無線核相儀設備清單

①鋁合金包裝箱一個         ②主機一臺

③校驗插頭線            ④電源充電器一只

⑤絕緣桿兩根            ⑥X，Y采集器各一只

⑦1.5V電池10節         ⑧說明書一本

⑨保修卡一份            ⑩合格證一份

使用方法
1 、主機檢測
(1)系統自校：
高壓無線核相儀把產品附帶的專用測試線插頭插入交流220V電源中，另一端的兩個信號測試夾分別夾在采集頭X和Y的采集頭處。主高壓無線核相儀機顯示屏應顯示X、Y同相，如X、Y均不顯示，應將220V插頭調換即可。
(2)現場校驗
現場核相時，高壓無線核相儀先將兩棒放到同一相上自校。
2、使用方法
 1.X采集器顯示 2.Y采集器顯示
3.X采集器電池電力不足 4.Y采集器電池電力不足
5.X采集器的相位波形 6.Y采集器的相位波形
7.主機電源 8.相位差顯示
9.X的頻率 10.Y的頻率
①高壓無線核相儀核相定性同相或不同相，以漢字顯示為準。
核相時看主機各種顯示：
②X 和 Y 分別表示收到 X 和 Y 棒的信號。
③在 X 下方出現 或在 Y 下方出現 則說明 X 棒或 Y 棒電池電壓低。
④在 X 和 Y 的上方出現 說明主機電壓的高低。
⑤在顯示屏的上方出現“無線高壓核相儀”說明主機已開機。
⑥在 X 棒、 Y 棒或主機電池電壓低時，本系統應能正常工作一段時間，必須更換電池。注：X棒和Y棒應同時更換電池。
⑦高壓無線核相儀如主機顯示屏出現異常現象,則應關機再開機，主機則會自動恢復正常。
3、采集器檢測 :
采集器示意圖：更換電池時，逆時針旋轉，將采集器外殼取下。再將電池蓋打開，更換電池。(電池所需型號 AG13 、數量 5個)
4、現場核相說明：
① 先將 X和Y采集器分別掛到同一高壓線路上，主機顯示屏應顯示X、Y同相。
②在高壓線核相時應分別將X和Y采集器按以下方法排列進行核相：AA′同相000°左右，AB′不同相 120°左右，BB′ 同相000°左右， BC′不同相120°左右，CC′同相000°左右。
③如果要得到精確數值，應將其中一采集器放到高壓線一采集點上不動，再將另一采集器圍繞高壓線另一采集點前后左右移動，以找出最精確的相位角度。
④在核相時，如 AA′、AB′、BB′. BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30或60°的相位差。下面介紹出現這種情況時的測量標準(以30°相位差為例)：測試方法與①和②相同，所測結果以應為：AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或逆相序)
⑤高壓無線核相儀在測量≥10KV時，X和Y可直接同時放在導線或絕緣皮上進行核相
⑥在≥66KV核相時，X和Y采集器可以采取接觸或非接觸方法核相。(如測量110KV和220KV時，將X和Y采集頭放在高壓電線下方300mm至1000mm處。測量500KV時，將X和Y采集頭放在高壓電線下方1000mm-2000mm處，測量左右允許偏差300mm)
⑦高壓無線核相儀測相序:假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°則說明是順相序，該相應為“B”，如顯示240°則是逆相序，該相應為“C”。
⑧ 驗電: 高壓無線核相儀將其中一個采集器掛在高壓電線上，如主機屏幕顯示相應采集器的符號，則說明該高壓線有電。相反，如主機屏幕不顯示該采集器的符號，則說明該高壓線無電。

七、維護保養
1、高壓無線核相儀本產品是一臺精密儀表不要隨意打開。
2、高壓無線核相儀在長時間不使用，應取出采集器電池。
3、每年至少更換一次電池。
4、高壓無線核相儀應存放在避免潮濕、高溫、多塵的環境中。
5、高壓無線核相儀絕緣桿首次使用前應做耐壓實驗。
6、絕緣桿每年進行一次耐壓試驗。
注：高壓無線核相儀絕緣桿第一節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為15KV。
