防水通信接線盒

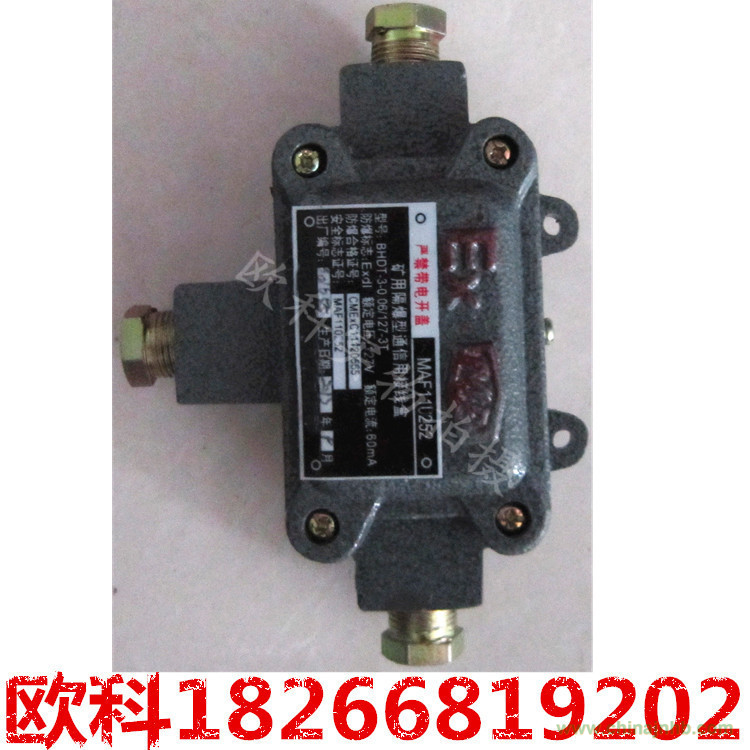

BHDT-3-0.06/127系列防爆通信接線盒是煤礦井下含有瓦斯、粉塵等危險場所中做通信電纜的接線、分線用的電氣裝置。通信接線盒具有防爆、防塵、防潮等性能。BHDT-3-0.06/127系列通信接線盒采用壓接方式接線，通信接線盒并且在進出線處都設有壓緊裝置，通信接線盒使進出電纜不易脫落。BHDT-3-0.06/127系列接線盒的各項指標符合GB-3836國家標準。
通訊接線盒可用于連接電話，通信接線盒網線等線路應用于礦井下比較危險的場所中，通信接線盒使用方便，安裝便捷。
■適用范圍及用途
BHDT系列礦用隔爆通信接線盒電纜分線箱（以下簡稱分線箱），通信接線盒具有體積小，電纜進出口合理，覆蓋率寬等特點。通信接線盒各分線箱均有4-10個進出線喇叭口，適合于HUYV型系列礦用信號電纜在（非采掘工作面）含有爆炸性氣體（甲烷）混合物的煤礦井下，供通訊、信號、的分接線之用。
■主要特征
1、通信接線盒安裝架采用鉸鏈結構，通過螺釘安裝在殼體內，接線靈活、方便、可靠；
2、接線座體采用塑料，絕緣性好，強度高，接線柱與絕緣座的連接牢固可靠，絕無松動；
2、通信接線盒規格：十對、二十對、三十對、四十對、五十對；（接線柱數）。
通信接線盒使用環境：
環境溫度：-20℃～+40℃
相對濕度：≤ 95%（+25℃）
大氣壓力：80～110Kpa
有振動、沖擊、淋水及有煤塵與瓦斯等易爆性氣體混合物的環境中工作。
適用電纜：通信接線盒礦用聚氯乙稀絕緣護套電話電纜和礦用聚氯乙稀絕緣護套電話軟線。
主要技術參數：
1.接觸電阻：≤0.01Ω
2.防爆形式：礦用防爆型
3.防爆標志：ExdI
4.外型尺寸及規格見參照表
5.盒體采用HT250鑄鐵鑄造而成
6.采用壓緊螺母式或壓盤引入裝置
7.額定電壓：127V 額定電流：60mA
8.絕緣電阻：通信接線盒各接線端子間及端子與機殼間的絕緣電阻常溫下>20MΩ
功能簡介：
性能特點
BHDT-3-0.06/127-□T礦用隔爆型通信用接線盒具備通信系統避雷熔斷保護、通信信號中繼放電及安全柵輸出、綜合接線箱等特點。具體為：
（1）通信系統避雷熔斷保護
①模塊化設計；
②通信接線盒通流容量大,殘壓低,響應時間快。
③具有過壓過流雙重保護。
④通信接線盒保護電壓的范圍廣，對各個電壓段均有防護。
⑤信號傳輸性能優越，信號衰耗在0.5dB以下。
⑥通信接線盒采用具有屏蔽、防水、放腐蝕的外殼。其中外殼的防護能力達到IP54以上。
⑦提供2/4線全保護。
⑧通信接線盒結構簡單,易安裝維護。
（2）故障定位指示（此功能需要定制）
通信接線盒能在線通過串口檢測到通信線路的狀態；
可以通過查看前面板的指示燈查看該線路的狀態；
③能通過單模光纖將數據傳到指揮中心，指揮中心能實時查看該線路的狀態。
（3）通信接線盒繼放大及安全柵輸出
①通信接線盒中繼放大部分采用最新技術設計；
②礦用電纜0.8mm2線徑能保證傳輸大于10公里，衰耗值低于3dB;
③通信接線盒輸出經過耦合安全柵輸出，保證輸出絕對安全，不會引起火花等危險；
（4）綜合接線箱
①通過專用通信配線架，可以作為綜合接線箱、配線箱使用，無需再添置另外的配線箱。
3、硬件說明
通信接線盒硬件主要由以下幾部分組成
專用室外盒體、防雷模塊、電話監控模塊、接線模塊等附件組成。
插箱內主要有通信防雷保護主板；通信接線盒耦合安全插箱內主要有耦合安全柵模塊。
規格型號：
BHDT-3-0.06/127-□T系列礦用隔爆型通信用接線盒包括7個品種：即型BHDT-3-0.06/127-2T（1對）、BHDT-3-0.06/127-3T（2對）、BHDT-3-0.06/127-4T（5對）、BHDT-3-0.06/127-6T（10對）、BHDT-3-0.06/127-7T（20對）、BHDT-3-0.06/127-9T（30對）、BHDT-3-0.06/127-8T（50對）
歐科牌通信接線盒來啦你在哪？在濟寧歐科你可以2T通信用接線盒和4T通信用接線盒兩種款式，輕松實現在線購買及送貨到你家的服務！
