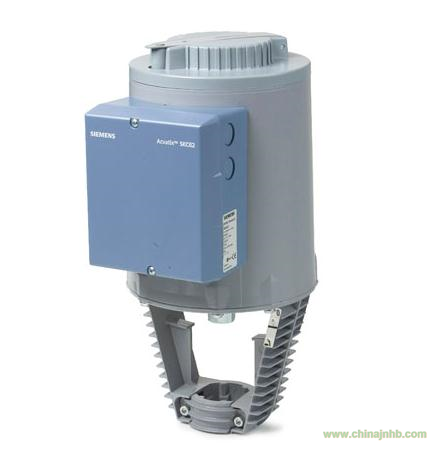

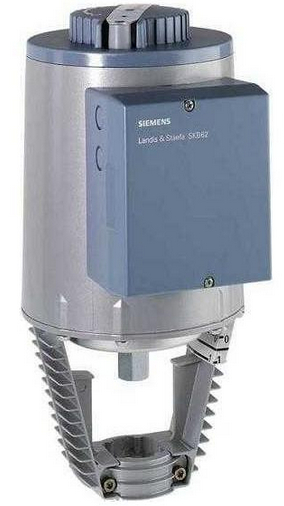

西門子3 位控制執行器SKB32.51 SKB32.50 SKB82.51 SKB82.50 SKC32.61 SKC32.60 SKC82.61 SKC82.60
應用于西門子二通閥和三通閥 VVF... 和 VXF... 系列型號的閥門執行器，驅動行程為 20 mm 或 40 mm
SKB32...SKC32...: 工作電壓 AC 230 V, 3 位控制信號
SKB82...SKC82...: 工作電壓 AC 24 V, 3 位控制信號
執行器帶有或不帶有彈簧復位功能
調節力量可達 2800 N
直接安裝在閥門上，不需要調節
有手動調節和位置指示功能
可通過附加輔助開關、電位計、閥桿加熱元件和機械行程逆變器來增強功能性(只適用SKB... )
SK...82...U 通過UL （美國電器質量標準）認證
應用
用于西門子二通閥和三通閥 VVF... 和 VXF... 系列型號的閥門執行器，驅動行程為 20 mm 或 40 mm
應用領域符合 IEC 721-3-3 （國際電工委員會721-3-3規定） 3K5 類
環境溫度: ?15 ... +55 °C
閥內介質溫度: ?25 ... +220 °C
>220 ... 350 °C: 用于閥門的專用擴展 < 0 °C: 要求使用閥桿加熱元件 ASZ6.5
功能
電動液壓執行器，不需要維護
通過泵、壓力缸和活塞開啟閥門
通過彈簧復位和旁通閥關閉閥門
執行器符合德標 DIN 32730，帶有或不帶有彈簧復位功能的選擇
有手動調節和位置指示功能
有雙位輔助開關和電位計的安裝空間
如果需要可使用閥桿加熱元件
如果需要可安裝機械行程逆變器 (只適用SKB...)
型號
SKB... 行程 20 mm
SKC... 行程 40 mm
控制器
執行器能被AC 24 V SELV/PELV 供電 (SK...82…) 或AC 230 V 供電 (SK...32…) 和運行 3 位控制信號的所有控制系統所驅動。
技術
電動液壓執行器原理
? Y1上有電壓： 泵 (6) 推動儲油池(4) 中的液壓油到壓力腔(5) 中，因此會產生行程：閥桿(10) 收縮，閥頭(11) 打開。
? Y2 上有電壓： 旁通閥 (8) 打開，允許液壓油通過復位彈簧(7)從壓力腔(5) 流回儲油池 (4) 中，閥桿(10) 伸長，閥頭(11) 關閉。
? Y1 或Y2 上沒有電壓：執行器和閥門保持在目前行程位置。
彈簧復位功能
SKB32.51, SKB82.51(U), SKC32.61和SKC82.61(U) 執行器，有彈簧復位特性，如果斷電時，一秒鐘旁通閥開啟，彈簧復位。彈簧復位使執行器回到?0%? 行程位置，關閉閥門，符合DIN 32730的安全要求。
