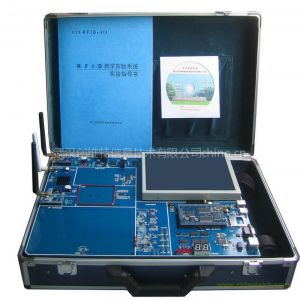

● 核心處理器：三星S3C2440 400MHz主頻
● 觸摸顯示屏：8寸 TFT 分辨率640X480
● 支持Nor
Flash / SDRAM / Nand Flash
● SD卡接口 /
USB接口/以太網100M/RS232
● 低頻125KHz 電感耦合 ISO/IEC14223 ISO/IEC
18000-2
● 高頻13.56MHz 電感耦合 ISO/IEC
14443 ISO/IEC 18000-3
● 高頻13.56MHz 電感耦合 ISO/IEC
15693 ISO/IEC 18000-3
● 超高頻900MHz 電磁反向散射耦合 ISO/IEC
18000-6
● 無線單片機：德州儀器CC2530收發ZigBee模塊2塊
● 支持802.15.4無線 2.4G頻段ZigBee協議
● 配套嵌入式LINUX平臺下RFID與ZigBee分析軟件實驗
● 配套Windows
CE環境
● RFID創新實驗應驗方案
● 配套實驗指導書以及教程
【實驗內容】
一、RFID硬件原理實驗（高頻ISO/IEC15693）
RFID系統的編碼
RFID系統的載波產生
RFID系統的信號調制
RFID系統的RF信號功率放大
RFID系統的末級輸出調制載波信號
RFID系統的解調－FSK模式
RFID系統的解調－ASK模式
RFID系統的天線
二、信令實驗（高頻ISO/IEC15693）
1、讀取UID卡號實驗
2、靜默標簽實驗
3、選中標簽實驗
4、重新激活標簽實驗
5、寫入AFI實驗
6、鎖定AFI實驗
7、讀單塊數據實驗
8、寫單塊數據實驗
9、鎖定塊數據實驗
10、讀多塊數據實驗
11、寫多塊數據實驗
12、寫數據存儲格式標志實驗
13、鎖定數據存儲格式標志實驗
14、獲取標簽系統信息實驗
15、獲取多個塊安全狀態信息實驗
三、HF13.56M ISO14443實驗
1、選擇HF13.56M ISO14443功能模塊
2、軟件操作
2.1連接與斷開
2.2識別標簽號
2.2.1 尋卡
2.2.2認證操作
2.2.3讀取數據
2.2.4寫入數據
2.2.5休眠操作
2.2.6修改密碼
四、LF 125K
ID 卡讀取實驗
1、讀取軟件
五、UHF900M ISO18000-6實驗
1、選擇UHF 900 功能模塊
2、軟件操作
2.1、連接與斷開
2.2、識別標簽號
2.2.1、單卡識別
2.2.2、多卡識別
2.3、功率設置
2.3.1、UHF M900當前功率值讀取
2.3.2、設置UHF M900輸出功率值
六、嵌入式RFID實驗
1、嵌入式LINUX平臺下RFID與ZigBee分析軟件實驗
2、嵌入式手持RFID讀寫卡終端設備開發與應用實驗。
更多嵌入式配套實驗。。。
七、基于PC軟件應用實例
1、物流管理系統開發實例
2、考勤管理系統開發實例
3、圖書館管理系統開發實例
更多PC端軟件配套實驗。。。
