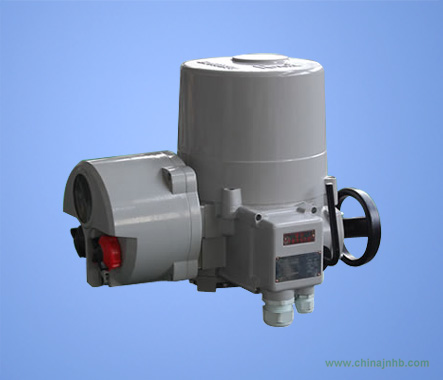

RQT系列角行程遙控智能電動裝置是在傳統可靠的機械傳動基礎上，采用超大規模的集成電路，造就其先進的數字控制技術，機電一體化的設計形成新一代的智能型、高性能、多功能，控制操作、中文顯示，自診斷故障報警的角行程遙控智能電動裝置。
RQT系列產品擁有優異的性能，完美的功能，輕巧美觀調試簡單，操作方便，故障自診斷，全中文顯示，菜單式操作，更適合于和各種球閥、碟閥、風門燈閥門配套，組成執行單元，廣泛使用于電站，石油、鋼鐵、化工，輕工、食品、醫藥，輸油管道，污水處理，特別是脫硫裝置等自動控制系統中，既能滿足頻繁調節控制又能滿足斷續控制的要求。適用于啟閉件做0-90°回轉的小扭矩閥門（蝶閥、球閥、旋塞閥等）。
本產品執行的標準代號及名稱：Q/ZTK01-2008《智能型電動執行機構》 HQT 遙控智能電動裝置的主要特點：
1、采用超大規模的數字集成芯片和系統功能集成芯片，因而功能強大，影響快、精度等級高。
2、機電一體化設計，體積小，重量輕。
3、豐富的信息顯示內容及人性化的人機對話界面
4、執行機構的功能，參數設置，調試和現場操作都通過手持式紅外線遙控器進行設定，毋需打開箱蓋
5、全中文，數字和字符顯示，菜單式操作
6、超強的自診斷功能
7、可修改的參數設定和可組態的多組信號輸出
8、具有電源缺相保護盒相序自動糾正功能
9、非侵入式隔離密封，無貫通軸設計
10、電氣控制接線采用插拔式結構設計，便捷、省時、省力
11、可選的現場總線控制技術
產品規格
| 型號 |
最大輸出轉矩N·M |
額定轉矩 |
調節轉矩N·M |
行程時間 |
閥門最大軸徑 |
電機功率（F） |
額定電流（A） |
手輪轉數 |
重量 |
| 60/50HZ |
單相110/220V |
三相380/440V |
| 單相 |
三相 |
S |
mm |
W |
開關型 |
調節型 |
開關/調節 |
n |
Kg |
| RQT/IMT60 |
60 |
50 |
25 |
30 |
14/17 |
22 |
15 |
1.00/0.53 |
1.00/0.45 |
0.25/0.14 |
8.5 |
12 |
| RQT/IMT90 |
90 |
75 |
40 |
45 |
14/17 |
22 |
25 |
1.30/0.60 |
1.30/0.58 |
0.28/0.20 |
8.5 |
12 |
| RQT/IMT150 |
150 |
125 |
70 |
75 |
17/20 |
22 |
40 |
1.60/0.80 |
1.60/0.95 |
0.39/0.33 |
10 |
13 |
| RQT/IMT190 |
190 |
160 |
85 |
95 |
17/20 |
22 |
45 |
1.70/1.10 |
1.70/0.95 |
0.50/0.36 |
10 |
14 |
| RQT/IMT280 |
280 |
235 |
130 |
140 |
20/25 |
32 |
50 |
2.00/1.20 |
2.00/0.95 |
0.40/0.34 |
12.5 |
18 |
| RQT/IMT380 |
380 |
320 |
175 |
190 |
20/25 |
32 |
60 |
2.80/1.40 |
2.80/1.30 |
0.45/0.35 |
12.5 |
19 |
| RQT/IMT500 |
500 |
420 |
230 |
250 |
20/25 |
32 |
90 |
3.60/1.70 |
3.60/1.50 |
0.73/0.60 |
12.5 |
20 |
| RQT/IMT600 |
600 |
500 |
270 |
300 |
24/29 |
42 |
90 |
3.60/1.70 |
1.60/1.50 |
0.73/0.60 |
14.5 |
23 |
| RQT/IMT800 |
800 |
670 |
360 |
400 |
24/29 |
42 |
140 |
4.00/2.00 |
4.00/2.15 |
0.80/0.72 |
14.5 |
24 |
| RQT/IMT1000 |
1000 |
840 |
450 |
500 |
24/29 |
42 |
180 |
4.80/2.40 |
4.80/2.45 |
0.98/0.80 |
14.5 |
26 |
| RQT/IMT1500 |
1500 |
1250 |
720 |
750 |
72/87 |
75 |
90 |
3.60/1.70 |
3.60/1.50 |
0.73/0.60 |
43.5 |
69 |
| IAT/IMT2000 |
2000 |
1670 |
950 |
1000 |
72/87 |
75 |
140 |
4.00/2.00 |
4.00/2.15 |
0.80/0.72 |
43.5 |
71 |
| RQT/IMT2500 |
2500 |
2100 |
1100 |
1250 |
72/87 |
75 |
180 |
4.00/2.45 |
4.80/2.45 |
0.98/0.80 |
43.5 |
71 |
RQT系列角行程遙控智能電動裝置，適用于頻率調節的場合，S4工作制25%的接通持續率，每小時通斷次數可達1200次。
技術參數
輸入信號：
（一）模擬信號4-20mAR26;DC。
（二）開關量觸點控制。
（三）備選的現場總線控制技術
輸出信號： 閥位反饋信號：4-20 mAR26;DC 負載能力≦750Ω 輸出軸轉矩，行程時間見表一。
基本誤差： ±1%
死區： 0.1～9.9%可調 默認設置為≤0.5%
間隙： ≤0.9°
中途限位： 開限位設置范圍為40%～100%
外殼防護等級 IP68
防爆等級：
（一）遙控器本安型 ibII BT4
（二）執行機構為隔爆型EXD II BT4、EXdII CT4
輸出觸點容量： 250VR26;AC 5A: 30v， DC, 5A.
供電電源： 單相 110/220v 50/60Hz 三相 380v/440v 50/60Hz(三相三線制)
使用環境條件：
（一）環境溫度： -25～+70℃（隔爆型-20～+60℃）
（二）相對濕度： 5%～98%
（三）大氣壓力： 86～106pa
（四）空氣介質： 周圍空氣中無腐蝕性氣體
抗干擾指標： a,外磁場： ≤400A/m 50HZ
共模干擾： 250v 50HZ
串模干擾： 有效值為1v的交流信號，頻率為50Hz
靜電放電： 4kv
電快速瞬間脈沖群 電源端1000v； 信號輸入端；500v f，
射頻干擾： 頻率80～1000MHZ， 試驗場強3v/m，距離1m g
工作原理
RQT系列角行程遙控智能電動裝置由單相或三相伺服電動機驅動，通過二級蝸輪蝸桿減速，將高速小轉矩的功率轉變成低速，大轉矩的功率，帶動輸出軸，驅動閥門裝置。
在減速機構的第二級的蝸桿轉軸上具有手動/自動切換機構。當切換手柄處于手動位置時，手輪通過離合器嚙合第二級蝸桿，將轉矩傳遞至輸出軸。一旦執行機構切換到電動操作，不管是遠程控制或者現場本機電動操作，手動/自動切換機構將自動回落，處于電動優先的位置，由伺服電機驅動第一級蝸輪蝸桿，再通過離合器驅動第二級蝸輪蝸桿，將轉矩傳遞輸出軸同時在第二級蝸輪蝸桿減速機構的蝸桿上，裝有力矩檢測裝置；在輸出軸上裝有行程位置傳感器。
RQT系列遙控智能電動裝置接受標準模擬控制信號，驅動閥門，完成定位控制，也可以接受觸點信號，事件信號定位于控制系統預先設置的位置。
