中國一流、最大口徑清管閥專業制造商

◆型　　號：S（隔離型）/ B（旁通型）/ C（標準型）
◆設計規范：API 6D、ANSI B16.34
◆尺　　寸：DN50~1000（NPS 2″~40″）
◆壓力等級：PN1.6~42.0MPa（Class150~2500）

◆驅動方式：手動、電動、氣動等

產品優勢：

1. 國家發明專利：保護內浮頂罐清管裝置和方法（No. ZL 2010 1 0115281.7）
2. 國家發明專利：變徑清管閥（No. ZL 2008 1 0044336.2）
3. 中國石油天然氣集團公司一級準入產品
4. 中國海洋石油總公司一級庫產品
5. 中國航空油料集團公司準入產品 / 中國航油系統推薦使用產品
6. 中國中化集團公司供應產品
7. 中石化全球網絡供應商準入產品
8. 四川名牌產品
9. 中國一流大口徑清管閥制造商，口徑涵蓋DN500、600、700、800、900

產品描述：

       清管閥（PIG閥）是一種作為清管器發射和接收裝置的新型閥門，它同時也具有通用兩位式截斷球閥的功能。使用PIG閥并配合相應的清管器，可以更輕松地完成管道清潔、排空、隔離和按序輸送介質、檢測管道系統等工作。PIG閥能夠完全替代傳統使用的以清管器收發筒為核心的復雜的清管器發射、接收裝置。

       PIG閥和傳統的清管設備比較具有明顯的優點，其結構緊湊、性能可靠、操作簡單、易于安裝維護、購置成本和運行成本更低。這些優點使PIG閥應用于海上油氣田等空間狹小的場所尤為出色。

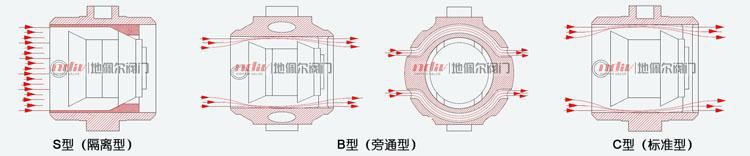

1. S型清管閥主要是隔離和按序輸送介質用清管閥。它的球孔面積比管子通流面積約大3%；并且在接收清管閥的球孔內有一個附加密封，保證隔離清管器到達接收清管閥時形成密封，獲得理想的隔離效果。S型清管閥是地佩爾專利產品，擁有完全自主知識產權，特別適用于保護庫區清管時氣體對內浮頂罐的破壞。
2. B型清管閥是一種帶旁通的清管閥。在球體上垂直于球孔方向開設兩個橢圓形通道，其通流面積約為管子的25% 。這種結構保證即便在發射或接收清管器時清管閥也不會發生斷流。
3. C型清管閥是清掃管道用的標準型清管閥。它的球孔面積比管子通流面積約大25%，以保證清管作業過程中輸送介質持續流動。C型清管閥能當作截斷閥使用。

性能特點：

1. 頂裝式閥體設計
2. 閥桿不受球體推力作用，閥桿扭轉自如，閥門操作靈便
3. 快開盲板操作方便
4. 零泄漏
5. 聯鎖設計保證了操作的安全性
6. 耐火安全設計，耐火試驗符合API 6FA和API 607標準要求
7. 抗靜電設計
8. 清洗設計

◆ 典型應用：

1. 項目名稱：中石化（香港）洋浦成品油保稅庫工程

用戶　　：中國石化
國家　　：中國
供貨年份：2012~2013
口徑　　：DN800
磅級　　：PN1.6MPa
數量　　：6

2. 項目名稱：天津港燃料油供應2#基地項目

用戶　　：中燃船舶燃料有限責任公司
國家　　：中國
供貨年份：2013
口徑　　：DN300~700
磅級　　：PN1.6MPa
數量　　：7

3. 項目名稱：中化揚州/天津/珠海/南通石化倉儲項目

用戶　　：中化集團
國家　　：中國
供貨年份：2008~2013
口徑　　：DN150~500
磅級　　：PN1.6~2.0MPa
數量　　：123

4. 項目名稱：巴布亞新幾內亞瑞木鎳鈷項目

用戶　　：中冶集團
國家　　：巴布亞新幾內亞
供貨年份：2008
口徑　　：DN250~500
磅級　　：PN1.6~2.5MPa
數量　　：4
