參 照 標 準

     依據標準：ISO 20653,DIN 40050-9,QC/T413－2002《汽車電氣設備基本技術條件》,GB/T4942.1-2001《旋轉電機外殼保護分級（IP9K代碼）》。

技 術 規 格

l 型      號： LX-010-9K

l 工作室尺寸： 100×105×108（D×W×H）cm

l 外 形 尺寸： 約140×135×220（D×W×H）cm

l 試驗臺面積： φ30cm  (擴展臺面?60cm )

l 樣品架轉速： 1～20r/min可調

l 樣  品  架： 承重20kg

l 淋 雨用 水： 當地清潔的自來水

l 9K淋雨試驗主要技術參數:

a）水溫（80±5）℃的溫度。

b）14  L/min～16  L/min 之間的流量。

c）接近噴嘴孔測量 8000  kPa～10  000  kPa 的壓力。

d）以水平線為基準，逆時針在 0o、30o、60o、90o處分布噴嘴孔，噴嘴上設有閥門，

可程序設置依次噴射

結構設計及配置

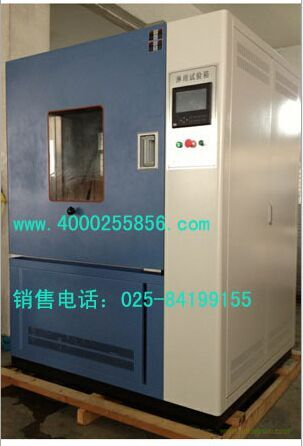

本防水試驗設備整個箱體采用整體結構，分為上、下、右三部分，上部為工作室，下部為機械室，右側是電器控制柜。選用優質材料，使用先進工藝加工成型，內外殼體都選用優質SUS304不銹鋼板制作。室內的樣品架及其它附件配件均為不銹鋼材料制作，設計合理，經久耐用。高壓噴水組件/工作旋轉臺/電氣控制器部分組成

樣品架設計載重20公斤，水平方向360度旋轉。傳動裝置設計合理，制作精密，由先進的步進電機加減速機驅動，可直接在觸摸屏儀表設定轉速，由PLC控制器控制，操作簡單，避免以往同類設備人工憑感覺調節的不精確性及煩瑣。轉盤配備一套電源供電系統，樣品可以在轉動的試驗過程中通電：轉盤下部裝有導電滑環，試件可外接直流10A、10~24V的通電電源而不影響轉盤轉動，電壓降<2V

設備配備有足夠大的水箱以供噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從噴嘴噴出。水泵為高壓柱塞泵，噴嘴為進口霧化扇形噴嘴

流量計：采用電磁流量計，由電磁流量傳感器和電磁流量轉換器組成，它基于法拉第電磁流感應原理工作，可以用來測量試驗水流的流量，可以實現對流量的控制、調節、顯示和積算。通過轉換器輸出4～20mADC信號，與中央控制器聯接，受其控制，并顯示。

電路控制和保護系統

采用7寸液晶觸摸屏控制儀，PLC控制可分別對轉盤轉速、溫度、通斷電、水泵和試驗時間進行控制；流量直接在觸摸屏顯示。

預設總試驗時間: 試驗時間最大為9999小時59分

預設每個噴嘴的噴水時間

通電：斷——通——斷（定貨時特別說明）

l 進口執行元器件；

l 配備水過濾器；

l 無熔絲保護開關；

l 過載、漏電、全護套式接線端子；

l 具有自動關機等保護；

隨 機 資 料

l 說明書、電路圖、合格證、保修卡；

l 操作方法、注意事項、出貨基本配件、維修保養事項；

設備使用條件

l 環境溫度：5℃～＋32℃；

l 環境濕度：≤85%；

l 電源要求：AC380（ ±10%）V/50HZ   三相五線制；

l 預裝容量：5KW；
