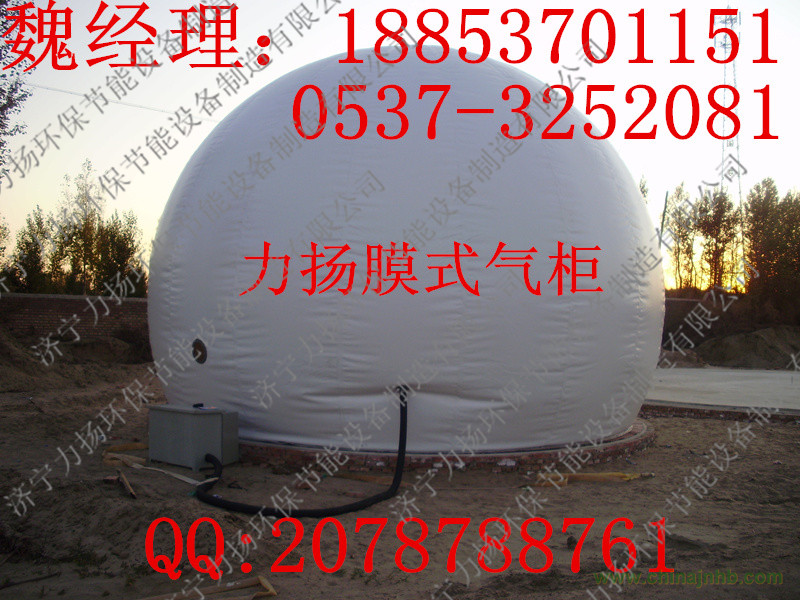

力揚膜儲氣柜系統適用范圍： 各種中性氣體存儲如沼氣、空氣、二氧化碳、氧氣等。

力揚膜儲氣柜系統結構組成 ：雙膜生物儲氣柜主要由底膜（一體化氣柜除外）、內膜、外膜、恒壓控制柜、安全保護器及一些控制設備和 輔助材料組成。設備組成（詳情見圖）。 底膜：主要用于基礎密封，以實現傳統基礎設施無法達到的防腐、防滲透。 內膜：與底膜或發酵罐口相連接，形成一個完全獨立密閉的空間以用于儲存各類適用氣體。 外膜：使內膜適用氣體恒壓輸出并對內膜起到保護作用，外膜與內膜及底膜的邊緣或發酵罐口連接。作為 氣柜的外殼保護內膜，恒定柜內壓強。

 原理： 底膜、內膜、外膜共同形成兩個空間。內膜空間作為儲氣空間儲存各種氣體，外膜與內膜夾層的空 間作為調壓空間。當儲存的氣體增加時內膜曲張，控制設備排出外膜的調壓空氣騰出一定的容量。當內膜 儲存的氣體較少時控制設備向調壓層注入空氣，平衡柜內的壓強，穩定外膜剛度。（即用一個軟體球形作為 儲氣柜，儲存的氣體容積變少控制設備就自動充空氣填補，儲存氣體增多安全保護器就釋放空氣以平衡壓 力。為不讓氣體混合，儲存的氣體與空氣之間使用內膜隔離開。）

 力揚膜儲氣柜系統制作工藝： 底膜、內膜和外膜是根據各種不同形狀規格使用專用膜軟件設計，再使用大型熱合機在防塵車間加工而成。 大型設備將分開的膜片熱合成整體保證了熱和縫氣密性的高要求，同時也使熱和縫的壽命與材料相同，保 證了耐久性。

 力揚膜儲氣柜系統基礎： 基礎一般采用鋼筋混泥土，力學性能要達到設計指標，基礎下面按照設計預埋管道和連接法蘭。邊緣預埋 鋼制連接環，具體做法看圖。 力揚膜儲氣柜系統安全壽命 氣柜材料同時具有抗沼氣腐蝕、抗紫外線和微生物的功能。常規使用壽命在10—25 年以上，期間無需防腐 處理； 各處金屬連接件均采用不銹鋼材質，足以抗氣柜腐蝕環境。 力揚膜儲氣柜系統防泄漏安全 材料氣密性符合我公司標準，也符合歐洲標準； 內膜采用5 道工藝（專利技術）處理焊接縫，焊縫氣密性和物理特性以及壽命不小于主材； 外膜采用三種壓力保護方式，常規時使用電控，故障時使用備用物理泄壓，保證壓力控制在安全范圍內。

 力揚膜儲氣柜系統環境安全： 氣柜設計使用壓力3KP，遠遠大于一般地區最大風壓（10 級風風壓約0.5KP）； 抗雷需要另設避雷裝置。

力揚膜儲氣柜系統使用電器防爆安全 根據GB50058-1992 規定，作業區范圍內使用D 級防爆電器設備。

力揚膜儲氣柜系統氣柜安全驗收 使用專用泄漏探測器探測泄露情況。

力揚膜儲氣柜系統氣柜執行標準 Q/57463500-5.01-2011 力揚膜儲氣柜系統安裝：（注：所有連接處均采用硬質密封原理實施密封）

1. 首先復核基礎預埋件位置及表面平整度，如果不平就需處理平整。檢查各種連接點是否合格

2. 將上壓板按照位置擺放好。

3. 將底膜鋪設在基礎上。底膜上有幾個法蘭連接點，將點與基礎預埋法蘭對位并打孔然后固定在法蘭上（安 裝膜時安裝人員不得佩戴尖銳物品，需要脫鞋或者穿膠底鞋進入）。

4. 將內膜放置于已經安裝好的底膜上，將外膜放置于已經放好的內膜上，注意不要刮傷損壞。將內膜外膜 的邊界均勻的鋪放在預埋件上（需要人工對位），檢查尺寸偏差，進行一定的調整。

5. 將橡膠密封條鋪設在底座預埋件上，密封條接口用柔性專用膠水粘牢。

6. 位置對完后用打孔器一次性將底膜、內膜、外膜一起打孔。打孔時先打上壓板的兩頭，將膜固定完后再 將所有的空打完然后固定螺栓，

7. 安裝恒壓氣管，恒壓控制柜需要距離罐體10 米以上，否則應該使用防爆氣泵。連接穩壓系統、檢測系統 （此段專業人員安裝，不做具體介紹）。

8. 安裝安全閥，如果是水封式的需要加防凍液至標線位置。

9. 啟動系統。

10. 檢查，將內外膜充空氣。用查漏液均勻涂抹于連接縫處檢查是否漏氣，有漏氣的地方檢查并處理。 力揚膜儲氣柜系統壓力控制運行原理 當罐內沼氣壓力較低時壓力傳感器提供信號給系統，系統分析容量后控制氣泵向調壓室注入空氣，在壓力 的作用下內膜向下運動擠壓沼氣，使沼氣壓力升高，到達設定壓力時停止注入空氣。 當罐內壓力超過設定值時壓力傳感器提供信號給系統，系統分析容量后控制電磁泄壓閥啟動將調壓室空氣 排出使得內膜伸展，平衡沼氣壓力。如果罐內容量飽和則選擇報警，多余沼氣會從安全閥排出
