總體結構及其工作原理、工作特性
南寧FBD風機FBD-5/15風機防爆風機，具有2個葉輪靠近安裝，分別由2臺防爆電機帶動使其互為反向旋轉。風流從集流器端沿軸向進入第Ⅰ級葉輪加速氣流方向發生偏轉流進第Ⅱ級主機，經第Ⅱ級葉輪再次加速后氣流方向發生反向偏轉，沿軸向從擴散器端排出。
結構特征

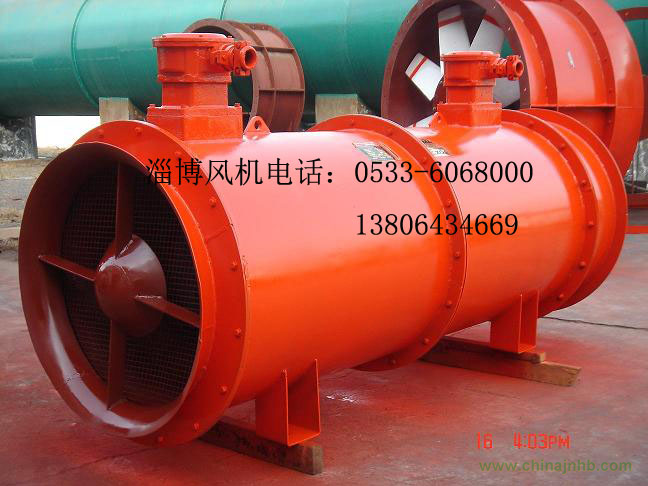

該系列通風機由進風筒、主風筒、隔爆型電動機、第一級葉輪、第二級葉輪、擴壓器六部分組成。其結構如圖1所示，外筒及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，南寧FBD風機FBD-5/15風機防爆風機內外筒之間充填消聲材料，各段風筒由法蘭盤螺栓連接，采用葉輪與電機直聯方式。該機結構緊湊，堅固耐用，使用安全，維護方便。
FBD風機，FBD防爆局扇風機，煤礦風機生產廠家，防爆軸流風機具有結構合理、規格齊全、效率高、節能效果明顯、噪音低、送風距離遠等特點。根據不同的通風阻力要求，既可整機使用又可分級使用，從而減少通風電耗、節約能源。巷道長度在2000米以內可不移動風機正常送風，減少了工人的勞動強度，節約通風時間，是煤礦井下局部通風的理想設備。
我們承諾：
1、長期為用戶提供技術支持，不定期回訪用戶；
2、實行一年包修維護；
3、包修期內只要不是人為因素損壞，我廠將免費維修，南寧FBD風機FBD-5/15風機防爆風機確屬質量問題，可包退、包換。包修期以外更換的器件及材料只收取成本費。
聯系電話：13806434669,13806436986 QQ:475662603 傳真0533-6069989座機0533-6068000
網址： www.zibofengjichang.com
FBD系列對旋軸流式局部通風機性能及外形尺寸表 表1
序號 機號 風量（m3/min） 全壓（Pa） 功率（KW）
1 3.5/4.4 133-90 715-1320 2.2×2
2 4/3 111-56 172-1800 1.5×2
3 4/4.4 136-72 251-1880 2.2×2
4 4/6 150-86 351-1956 3×2
5 5/8 210-120 331-2503 4×2
6 5/11 228-132 371-2950 5.5×2
7 5/15 245-150 380-3524 7.5×2
8 5.6/15 274-164 375-3750 7.5×2
9 5.6/22 340-210 405-4418 11×2
10 5.6/30 395-250 450-4470 15×2
11 6.3/30 420-260 413-4950 15×2
12 6.3/37 486-292 513-5130 18.5×2
13 6.3/44 525-310 600-5263 22×2
14 6.3/60 590-390 760-5800 30×2
15 7.1/60 620-396 603-6450 30×2
16 7.1/74 672-480 800-6500 37×2
17 7.1/90 738-400 1100-6700 45×2
18 8.2/74 630-270 420-6900 37×2
19 8.2/90 654-380 600-7600 45×2
20 8.2/110 790-550 680-8200 55×2
21 8.2/150 964-546 700-8600 75×2
22 10/60 1170-814 745-2733 30×2
