產品簡介
隨著BY-CVT（電容式電壓互感器）技術的不斷成熟，CVT得到不斷的推廣。采用傳統的方式對CVT進行校驗，由于BY-CVT的主電容量比較大，一般為0.005~0.02霧，因此，對試驗電源的容量要求就很高，通常為幾十上百千伏安甚至幾百千伏安，現場往往難得找到這么大容量的電源，而且，這么大容量的電源重量為好幾百公斤甚至好幾噸，不易于搬動，不易于現場試驗。因此，我們采用了串聯諧振的原理，采用了無極手動調感的技術，研發出了新一代的CVT校驗專用工頻串聯諧振升壓裝置，使得所需電源、試驗設備體積和重量幾十倍的下降，方便的滿足35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓要求。該系列裝置采用多節電抗器串聯的方式，體積小、重量輕，接線操作簡單，是電力計量、高壓測試專業人員理想的新型換代產品。
根據用戶要求，電抗器分為固定電抗器和可調電抗器兩種方式。
產品別名
檢驗用諧振升壓裝置、諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備
產品特性
1、輸出電壓電流波形良好，失真度小于0.5%；
2、需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60；
3、不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞；

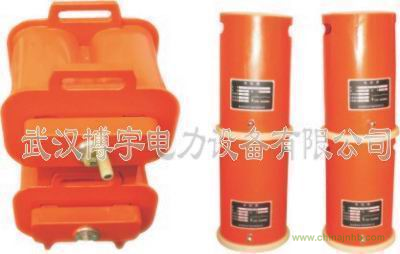

4、便于現場搬動。該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用；
5、該裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構，體積小，重量輕，接線簡單，特別適合現場使用。
產品參數
一、系統主要技術指標
| 使用條件 |
環境溫度：10℃~+40℃ |
| 相對濕度：≤90% |
| 工作頻率 |
50HZ |
| 輸入電壓 |
AC220(單相) |
| 輸出電壓波形失真度 |
優于0.5% |
| 額定輸入容量 |
5KVA(2臺電抗器) |
| 5KVA(4臺電抗器) |
| 10KVA(6-8臺電抗器) |
| 額定輸入電壓 |
220V(4臺電抗器) |
| 額定輸入電流 |
22.7A/45.4A |
| 額定輸出電壓 |
76.2KV(2臺電抗器) |
| 152.4KV(4臺電抗器) |
| 209.6KV(6臺電抗器) |
| 303.1KV(8臺電抗器) |
| 額定輸出電流 |
0.5A/1A |
| 單臺電抗器耐壓 |
40KV/60KV |
| 單臺電抗器容量 |
20KVA/40KVA/60KVA |
| 單臺電抗器容量 |
45kg/60kg |
二、BY-CVT系列產品主要配置
| 產品型號 |
35/0.5 |
66/0.5 |
110/0.5 |
110/1 |
220/0.5 |
220/1 |
330/0.5 |
330/1 |
500/0.5 |
500/1 |
| 調壓控制箱容量 |
5KVA |
5KVA |
5KVA |
5KVA |
6KVA |
10KVA |
10KVA |
15KVA |
10KVA |
15KVA |
| 額定高壓（KV） |
24.2 |
45.7 |
76.2 |
76.2 |
152.4 |
152.4 |
209.6 |
228.6 |
303.1 |
346.4 |
| 高壓電流 |
0.5A |
0.5A |
0.5A |
1A |
0.5A |
1A |
0.5A |
1A |
0.5A |
1A |
| 電抗器數量 |
1 |
1 |
2 |
2 |
4 |
4 |
6 |
4 |
8 |
6 |
| 單臺電抗器耐壓 |
40KV |
50KV |
40KV |
40KV |
40KV |
40KV |
60KV |
40KV |
40KV |
60KV |
| 單臺電抗器容量 |
20KVA |
25VA |
20KVA |
40KVA |
20KVA |
40KVA |
20KVA |
60KVA |
20KVA |
60KVA |
三、適用范圍說明
| 產品型號 |
典型適用范圍 |
| CHXB-G-35/0.5 |
電壓等級為35KV，電容量小于等于0.04UF的所有CVT |
| CHXB-G-66/0.5 |
電壓等級為66KV，電容量小于等于0.04UF的所有CVT |
| CHXB-G-110/0.5 |
電壓等級為110KV, 電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯 |
| CHXB-G-110/1 |
電壓等級為110KV，電容量小于等于0.04UF的所有CVT，使用兩節電抗器串聯 |
| CHXB-G-220/0.5 |
電壓等級為220KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯 |
| CHXB-G-220/1 |
電壓等級為220KV，電容量小于等于0.02UF的所有CVT，使用兩節電抗器串聯 |
| CHXB-G-330.0.5 |
電壓等級為330KV，電容量小于等于0.0075UF的所有CVT,使用兩節電抗器串聯 |
| CHXB-G-330/1 |
電壓等級為330KV，電容量小于等于0.015UF的所有CVT，使用兩節電抗器串聯 |
| CHXB-G-500/0.5 |
電壓等級為500KV，電容量小于等于0.005UF的所有CVT，使用兩節電抗器串聯 |
| CHXB-G-500/1 |
電壓等級為500KV，電容量小于等于0.01UF的所有CVT，使用兩節電抗器串聯 |
