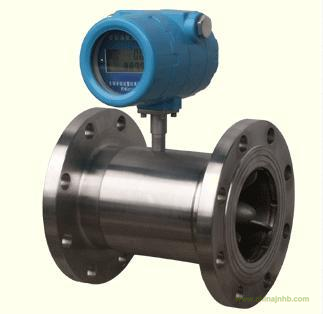

柴油流量計概述

  柴油流量計是ABG儀表集團采用國外先進技術生產制造的，是最理想計量油品的流量計之一。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和較低粘度原油等液體的體積流量。

柴油流量計技術參數

儀表口徑（mm）及連接方式  　DN 4、6、10、15、20、25、32、40采用螺紋連接

　（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接

精度等級 　±1%R、±0.5%R、±0.2%R（需特制）

量程比 　1:10:1:15:1:20

儀表材質 　304不銹鋼、316（L）不銹鋼等

被測介質溫度（℃） 　-20～＋120℃

環境條件 　溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

輸出信號 　傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V

　變送器：兩線制4 ~ 20mADC電流信號

供電電源 　傳感器：+12VDC 、+24VDC（可選）

　變送器：+24VDC

　現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電

信號傳輸線 　STVPV3×0.3（三線制），2×0.3（二線制）

傳輸距離 　≤1000m

信號線接口 　基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5

防爆等級 　基本型：非防爆產品；防爆型：ExdIIBT6

防護等級 　IP65

柴油流量計使用

 ◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。

 ◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的

沖擊。

 ◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

 ◆傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。（此項非常重要）

 ◆ 配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。

 ◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）

 ◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢

查有關各部分，排除故障。
