詳細介紹

高壓止回閥

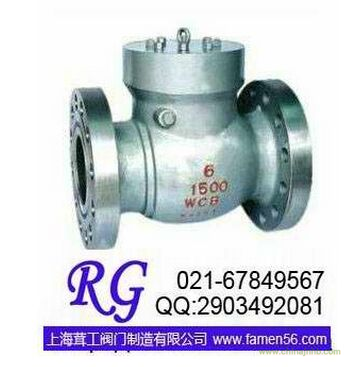

高壓止回閥 H44H

H44H

止回閥 >> 高壓止回閥 >> 高壓止回閥 H44H上海茸工閥門制造有限公司

型號：H44H 口徑：DN15-500 壓力：1.0-10.0Mpa 材質：鑄鋼、不銹鋼等

H44H高壓止回閥 H44H上海茸工閥門制造有限公司的詳細資料

產品詳情

止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。

主要零件材料

零件名稱	材料牌名
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
銷軸	2Crl3	2Crl3	1Cr18Ni9Ti	1Cr18Ni12MO2Ti
墊片	石墨纏繞墊片	石墨纏繞墊片	聚四氟乙稀纏繞墊片	聚四氟乙稀纏繞墊片

型號性能規范

公稱壓力 PN（MPa）	殼體材料				試驗壓力(Mpa)
公稱壓力 PN（MPa）	WCB	ZGCr5Mo(C5)	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	強度試驗	液體密封	氣體密封
1.6	H44H-16C	H44Y-16I	H44W-16P	H44W-16R	2.4	1.8
2.5	H44H-25	H44Y-25I	H44W-25P	H44W-25R	3.8	2.8
4.0	H44H-40	H44Y-40I	H44W-40P	H44W-40R	6.0	4.4
6.4	H44H-64	H44Y-64I	H44W-64P	H44W-64R	9.6	7.1
10.0	H44H-100	H44Y-100I	H44W-100P	H44W-100R	15.0	11.0
適用溫度	-29-425℃	≤550℃	-40-200℃	-40-200℃	超出溫度范圍，請訂貨時注明
適用介質	水蒸氣、油品等	水蒸氣、油品等	硝酸等	醋酸等	超出溫度范圍，請訂貨時注明

連接尺寸和外形尺寸

型號	公稱通徑	尺寸（mm）
型號	公稱通徑	L	D	D1	D2	D6	b	Z-фd	D0	H
H44H-16C	40	200	145	110	85	-	16	4-ф18	160	150
	50	230	160	125	100	-	16	4-ф18	185	160
	65	290	180	145	120	-	18	4-ф18	215	175
	80	310	195	160	135	-	20	8-ф18	230	180
	100	350	215	180	155	-	20	8-ф18	260	210
	125	400	245	210	185	-	22	8-ф18	320	235
	150	480	280	240	210	-	24	8-ф23	350	250
	200	550	335	295	265	-	26	12-ф23	420	330
	250	650	405	355	320	-	30	12-ф25	480	380
	300	750	460	410	375	-	30	12-ф25	520	410
	350	850	520	4870	435	-	34	16-ф25	600	490
H44H-25	40	200	145	110	85	-	18	4-ф18	160	150
	50	230	160	125	100	-	20	4-ф18	185	160
	65	290	180	145	120	-	22	8-ф18	215	175
	80	310	195	160	135	-	22	8-ф18	235	185
	100	350	230	190	160	-	24	8-ф23	270	220
	125	400	270	220	188	-	28	8-ф25	340	248
	150	480	300	250	218	-	30	8-ф25	375	276
	200	550	360	310	278	-	34	12-ф25	435	350
	250	650	425	370	332	-	36	12-ф30	515	410
	300	750	485	430	390	-	40	6-ф30	550	430
	350	850	550	490	448	-	44	16-ф34	620	466
H44H-40	40	200	145	110	85	76	18	4-ф18	-	-
	50	230	160	125	100	88	20	4-ф18	185	169
	65	290	180	145	120	110	22	8-ф18	215	175
	80	310	195	160	135	121	22	8-ф18	235	185
	100	350	230	190	160	150	24	8-ф23	270	220
	125	400	270	220	188	126	28	8-ф25	340	248
	150	480	300	250	218	204	30	8-ф25	375	270
	200	550	375	120	282	260	38	12-ф30	450	342
	250	650	445	385	345	313	42	12-ф34	525	401
	300	750	510	450	408	364	46	4-ф23	550	423
H44H-64	50	300	175	135	105	88	26	8-ф23	200	177
	65	340	200	160	130	110	28	8-ф23	225	197
	80	380	210	170	140	121	30	8-ф25	250	212
	100	430	250	200	168	150	32	8-ф30	315	248
	125	500	295	240	202	176	36	8-ф34	365	296
	150	550	340	280	240	204	38	12-ф34	410	330
	200	650	405	345	300	260	44	12-ф41	480	385
	250	775	470	400	352	313	48	16-ф41	565	445
	300	900	530	460	412	364	50	4-ф25	600	474
H44H-100	50	300	195	145	112	88	28	8-ф25	220	210
	65	340	220	170	138	110	32	8-ф25	240	227
	80	380	230	180	148	121	34	8-ф30	260	235
	100	430	265	210	172	150	38	8-ф34	330	274
	125	500	310	250	210	150	42	12-ф34	385	307
	150	550	350	290	250	204	46	12-ф34	425	347
	200	650	430	360	312	260	54	12-ф41	500	402
	250	775	500	430	382	313	60	12-ф41	565	432
