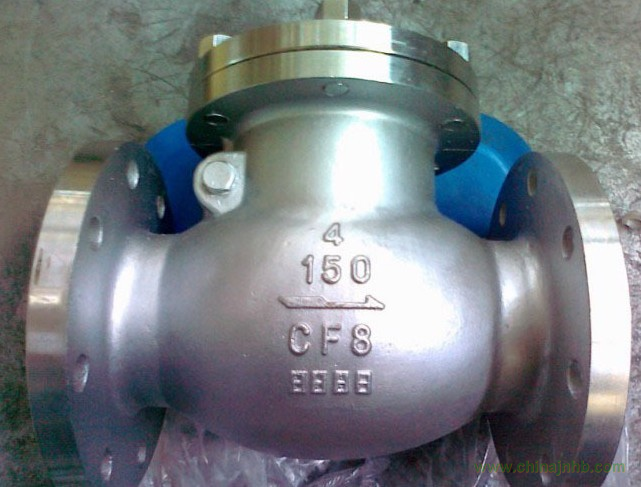

不銹鋼美標止回閥
美標止回閥系：H44H/W/Y-按材質分美標碳鋼止回閥，不銹鋼美標止回閥
1．材質有:鑄鋼（A216，WCB，A105；不銹鋼（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低溫剛，鉻鉬鋼等
2．規格：DN15~DN800
3．標準：JIS美標
4．壓力：150LB-900LB
5．連接:法蘭
6．品牌：中國東錦
7．工作溫度：碳鋼-29℃～425℃；不銹鋼-40℃～550℃；低溫剛-46℃～350℃，鉻鉬鋼-29℃～550℃
8．類型：直通式
9.介質：水，油品，蒸汽-碳鋼+Stellite/鉻鉬鋼；硝酸，醋酸類等-不銹鋼；丙烷，乙烯等-低溫剛；
10.外型：重型/中型
11.型號：H44H-150LB，H44W-150LB，H44Y-150LB，H44H-300LB，H44W-300LB，H44Y-300LB，H44H-600LB，H44W-600LB，H44Y-600LB，H44H-900LB，H44W-900LB，H44Y-900LB
品牌
|
中國東錦
|
型號
|
美標止回閥H44W-150LB
|
材質
|
不銹鋼/鑄鋼
|
法蘭厚度
|
|
公稱通徑
|
DN15-DN800 mm
|
公稱壓力
|
150LB-600LB
|
H44美標止回閥系： H44 W/ Y / H,
材質有:鑄鋼，鍛鋼，不銹鋼，301，304，316，316L等。
規格：DN15-DN800
標準：國標，日標，美標
壓力：1.6Mpa~32Mpa（150LB~600LB） 5k~63k
連接:法蘭
品牌：中國東錦
工作溫度：-160~550
類型：直通式
介質：水，油品，蒸汽，硝酸類等
外型：重型/中型
型號：H44W-150LB H44W-300LB H44W-600LB H44W-900LB
H44H-150LBH44H-300LBH44H-600LBH44H-900LB
API美標止回閥 主要用途
H44美標止回閥選用于公稱壓力150LB～600LB,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
結構與特點
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
產品執行標準
類型
|
設計與制造
|
結構長度
|
法蘭尺寸
|
壓力～溫度
|
試驗～檢驗
|
旋啟式止回閥
|
ANSI B16.34
|
ANSI B16.10
|
ANSI B16.15
|
ANSI B16.34
|
API 598
|
升降式止回閥
|
BS 1868
|
產品性能規范
|
|
| |
|
|
|
|
|
|
公稱壓力（Lb）
|
150
|
300
|
600
|
強度試驗
|
MPa
|
3.1
|
7.8
|
15.3
|
Lbf/in2
|
450
|
1125
|
2225
|
水密封試驗
|
MPa
|
2.2
|
5.6
|
11.2
|
Lbf/in2
|
315
|
815
|
1630
|
氣密封試驗
|
MPa
|
0.5～0.7
|
Lbf/in2
|
60～100
|
主要零件材料及性能
|
|
| |
|
|
|
|
|
體、蓋、瓣、搖桿、導向套
|
銷軸
|
墊片
|
密封面
|
工作溫度
（℃）
|
適用介質
|
WCB
|
2Cr13
|
增強柔性石墨
1Cr13/柔性石墨
不銹鋼/
耐酸石棉
PTFE
齒型墊片
|
13Cr
STL
本體材料
PTFE
尼龍
|
≤425
|
水、蒸汽、油品、
硝酸類、醋酸類、
強氧化介質、尿素
|
WC1
|
≤450
|
WC6
|
≤540
|
WC9
|
≤570
|
C5 C12
|
≤550
|
CF8
|
304
|
≤600
|
CF3
|
316
|
CF8M
|
304L
|
CF3M
|
316L
|
主要外形和連接尺寸
|
單位：mm
|
NPS
|
DN
|
Class 150Lb
|
WT(Kg)
|
in
|
mm
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
2"
|
50
|
203
|
157
|
120.7
|
92
|
19.50
|
4-Φ19
|
161
|
17
|
21/2"
|
65
|
216
|
178
|
139.7
|
105
|
22.5
|
4-Φ19
|
180
|
23
|
3"
|
80
|
241
|
190.5
|
152.4
|
127
|
24
|
4-Φ19
|
190
|
33
|
4"
|
100
|
292
|
229
|
190.50
|
157.2
|
24
|
8-Φ19
|
220
|
44
|
6"
|
150
|
356
|
279
|
241.5
|
216
|
25.5
|
8-Φ22.5
|
257
|
78
|
8"
|
200
|
495
|
343
|
298.5
|
270
|
29
|
8-Φ22.5
|
292
|
137
|
10"
|
250
|
622
|
406
|
362
|
324
|
30.5
|
12-Φ25
|
350
|
207
|
12"
|
300
|
698
|
483
|
432
|
381
|
32
|
12-Φ25
|
398
|
279
|
14"
|
350
|
787
|
533
|
476.8
|
413
|
35
|
12-Φ29
|
445
|
387
|
16"
|
400
|
864
|
597
|
539.8
|
470
|
37
|
16-Φ29
|
490
|
446
|
18"
|
450
|
978
|
635
|
577.8
|
533
|
40
|
16-Φ32
|
520
|
621
|
20"
|
500
|
978
|
698
|
635
|
584
|
43
|
20-Φ32
|
546
|
770
|
24"
|
600
|
1295
|
813
|
749.3
|
692
|
48
|
20-Φ35
|
880
|
970
|
Class 300Lb
|
2"
|
50
|
267
|
165
|
127
|
92
|
22.5
|
8-Φ19
|
179.5
|
20
|
21/2"
|
65
|
292
|
190
|
150
|
105
|
25
|
8-Φ22
|
190
|
24
|
3"
|
80
|
318
|
210
|
168
|
127
|
29.0
|
8-Φ22.5
|
212.4
|
40
|
4"
|
100
|
356
|
254
|
200
|
157
|
32.0
|
8-Φ22.5
|
246
|
51
|
6"
|
150
|
445
|
317.5
|
269.7
|
216
|
37.0
|
12-Φ22.5
|
292
|
90
|
8"
|
200
|
533
|
381
|
330
|
270
|
41.5
|
12-Φ25.5
|
328
|
175
|
10"
|
250
|
622
|
444.5
|
387
|
324
|
48.0
|
16-Φ28.5
|
378.6
|
210
|
12"
|
300
|
711
|
521
|
451
|
381
|
51.0
|
16-Φ32
|
420
|
286
|
14"
|
350
|
838
|
584
|
514
|
54
|
54
|
20-Φ32
|
470
|
400
|
16"
|
400
|
864
|
648
|
572
|
57
|
57
|
20-Φ35
|
530
|
550
|
18"
|
450
|
978
|
711
|
629
|
60
|
60
|
24-Φ35
|
584
|
700
|
20"
|
500
|
1016
|
775
|
686
|
64
|
64
|
24-Φ35
|
610
|
860
|
24"
|
600
|
1346
|
914
|
813
|
70
|
70
|
24-Φ41
|
860
|
1931
|
Class 600Lb
|
2"
|
50
|
292
|
165
|
127
|
92
|
25
|
8-Φ19
|
203
|
34
|
21/2"
|
65
|
330
|
190
|
150
|
105
|
29
|
8-Φ22
|
229
|
45
|
3"
|
80
|
356
|
210
|
168
|
127
|
32
|
8-Φ22
|
235
|
63
|
4"
|
100
|
432
|
273
|
216
|
157
|
38
|
8-Φ25
|
286
|
114
|
6"
|
150
|
559
|
356
|
292
|
216
|
48
|
8-Φ29
|
330
|
207
|
8"
|
200
|
660
|
419
|
349
|
270
|
56
|
12-Φ29
|
381
|
387
|
10"
|
250
|
787
|
508
|
432
|
324
|
64
|
12-Φ32
|
457
|
580
|
12"
|
300
|
838
|
559
|
489
|
381
|
67
|
16-Φ35
|
584
|
778
|
14"
|
350
|
889
|
603
|
527
|
413
|
70
|
20-Φ38
|
635
|
9869
|
16"
|
400
|
991
|
686
|
603
|
470
|
76
|
20-Φ41
|
684
|
1380
|
| |
|
|
|
|
|
|
|
|
|
|
|
