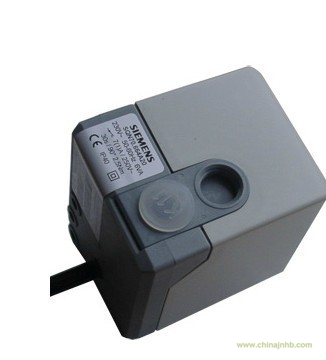

SQN70、71…電動執行機構，即伺服電機，用于中小型燃油或燃?xì)馊紵鞯娘L(fēng)門擋板控制或空/燃比控制。
運行時間4.0S - 30S，保持轉矩0.7...1.3 Nm。凸輪控制，齒輪離合。內部及外部位置指示，設置有便于調整的終端及輔助開關。
SQN70..逆時針旋轉，SQN71..順時針旋轉。
與 P-PI或PID控制器連接，例如 RWF40…。直接連接不同型號的燃燒控制器，例如LOA..,LMO…,LMG…或 LFL…
結構特點
□ 執行器外殼- 耐壓和抗熱塑料殼體組成。 顏色: SQN70、SQN71白色，SQN74、SQN75黑灰色。
□ 驅動馬達：雙向旋轉同步馬達
□ 螺絲接線端子
□ 帶有離合裝置的免維護齒輪機構
□ 內置定位標示
□ 便于調整的限位開關和輔助開關
□ 集成電路回路
凸輪觸點地調整
□ 使用可調整的凸輪。
□ 凸輪邊上的刻度指示凸輪觸點的角度。
□ 凸輪可以手動調節或是使用附帶地專用扳手或類似的工具完成。
| 型號 |
圖紙?zhí)? |
驅動軸類型 |
90°
行程
時間
s |
額定扭矩
Nm |
保持轉 矩 |
輔助開關 |
繼電器 |
外殼
長度
mm |
替代類型參考 |
| SQN70.224A20 |
2 |
0 |
4 |
1.5 |
0.7 |
2 |
2 |
117 |
--- |
| SQN70.244A20 |
4 |
0 |
4 |
1.5 |
0.7 |
2 |
3 |
117 |
SQN30.121A2700 |
| SQN70.264A20 |
6 |
0 |
4 |
1.5 |
0.7 |
2 |
--- |
80 |
SQN30.101A2700 |
| SQN70.294A20 |
9 |
0 |
4 |
1.5 |
0.7 |
2 |
1 |
117 |
SQN30.111A2700 |
| SQN70.324A20 |
2 |
0 |
6 |
1.5 |
0.7 |
2 |
2 |
117 |
SQN30.151A2700 |
| SQN70.424A20 |
2 |
0 |
12 |
2.5 |
1.2 |
2 |
2 |
117 |
--- |
| SQN70.454A20 |
5 |
0 |
12 |
2.5 |
1.2 |
2 |
3 |
117 |
--- |
| SQN70.464A20 |
6 |
0 |
12 |
2.5 |
1.2 |
2 |
--- |
80 |
--- |
| SQN70.464A23 |
6 |
3 |
12 |
2.5 |
1.2 |
4 |
--- |
80 |
--- |
| SQN70.624A20 |
2 |
0 |
30 |
2.5 |
1.3 |
2 |
2 |
117 |
--- |
| SQN70.664A20 |
6 |
0 |
30 |
2.5 |
1.3 |
2 |
--- |
80 |
SQN31.401A2700 |
| SQN70.664A23 |
6 |
3 |
30 |
2.5 |
1.3 |
2 |
--- |
80 |
SQN30.401A2730 |
| SQN72.2A4A20 |
A |
0 |
|
1.5 |
0.7 |
|
|
|
|
| SQN71.224A20 |
2 |
0 |
4 |
1.5 |
0.7 |
2 |
2 |
117 |
SQN31.151A2700 |
| SQN71.264A20 |
6 |
0 |
4 |
1.5 |
0.7 |
2 |
--- |
80 |
SQN31.101A2700 |
| SQN71.424A20 |
2 |
0 |
12 |
2.5 |
1.2 |
2 |
2 |
117 |
--- |
| SQN71.444A20 |
4 |
0 |
12 |
2.5 |
1.2 |
2 |
2 |
117 |
--- |
| SQN71.454A20 |
5 |
0 |
12 |
2.5 |
1.2 |
2 |
3 |
117 |
--- |
| SQN71.464A21 |
6 |
1 |
12 |
2.5 |
1.2 |
2 |
--- |
80 |
|
| SQN71.624A23 |
2 |
0 |
30 |
2.5 |
1.3 |
2 |
2 |
117 |
--- |
| SQN71.664A20 |
6 |
0 |
30 |
2.5 |
1.3 |
2 |
--- |
80 |
SQN31.401A2700 |
| SQN71.694A20 |
9 |
0 |
30 |
2.5 |
1.3 |
2 |
1 |
117 |
--- |
使用電源A20為220伏，A10為110伏。在電壓不足的情況下，扭矩會降低大約 20%
在 60Hz 情況下，行程時間將縮短大約 20%
