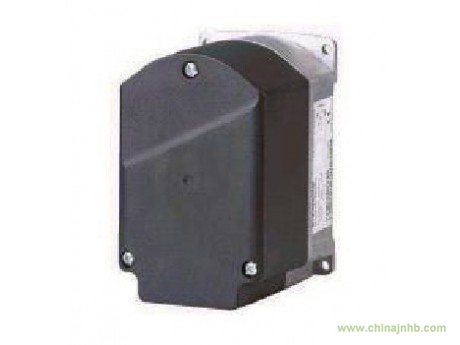

SQM45.. SQM48電動執行機構，即伺服電機，用于中大型燃油或燃氣燃燒器的風門擋板或空/燃比控制。凸輪控制，齒輪離合。內部及外部位置指示，設置有便于調整的終端及輔助開關。主要用于配合燃燒器控制器的電子式空氣燃氣比例控制。該執行器專為LMV5..設計制造。

安裝注意事項

為確保達到IP54的防護等級，要注意安裝螺絲的位置。同時傳動軸的軸承必須為IP54，以防止接觸到水或者灰塵。

結構特點

□　執行器外殼- 耐壓和抗熱塑料殼體組成。 顏色: 黑灰色。

□　齒輪軸的外殼是由鋁壓鑄制成，預留了 4 個穿線孔，可用于 Pg11 密封套線的穿入。

□　執行器帶自鎖的同步電機。

凸輪觸點地調整

□　使用可調整的凸輪。

□　凸輪邊上的刻度指示凸輪觸點的角度。

□　凸輪可以手動調節或是使用附帶地專用扳手或類似的工具完成。

其他

□　內置的：在齒輪傳動機構的一端開頭標記。

□　電氣聯接：RAST3.5終端。附帶AGG5.720/AGG5.721。

□　傳動齒輪：傳動齒輪帶自潤滑并且無需維護。SQM45為塑料齒輪，SQM48為鋼制齒輪。

□　驅動軸：與傳動機構的前端順利吻合。

□　固定和安裝：傳動機構的前端作為安裝的表面，通過4個M5的螺紋孔固定。
